Τσιμούχες ράβδων UNP2

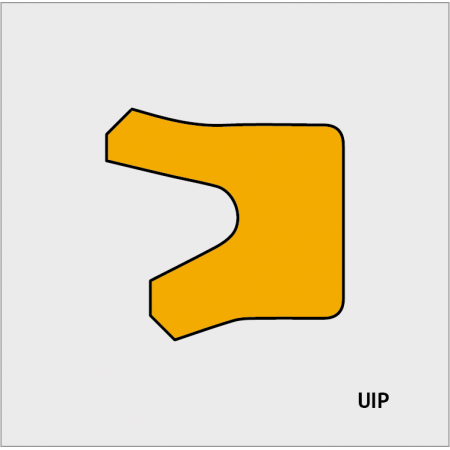

περιγραφή προϊόντοςΤο UIP Rod Seal είναι ένα-τρόπος,U-διαμορφωμένο σφράγισμα ράβδου με ασύμμετρο σχέδιο που κρατά τη βρωμιά έξω για να προστατεύει τη ράβδο.Η εσωτερική διάμετρος της σφραγίδας έχει ένα κοντό χείλος που αυξάνει τον σταυρό-περιοχή τομής.Αυτή η σφράγιση είναι τόσο εξαιρετική δυναμική όσο και στατική σφράγιση.Μπορεί να αντέξει πιέσεις έως και 40Mpa.　 ΥλικόΠολυουρεθάνη Πλεονεκτήματα προϊόντος Σύμφωνα με το ISO 5597 Καλή αντίσταση μέσων Εξαιρετική αντοχή στη φθορά Ευρύ φάσμα θερμοκρασιών λειτουργίας Πολύ καλή στατική και δυναμική στεγανότητα ΕφαρμογήΓη-κινούμενα μηχανήματα,γεωργικός εξοπλισμός,μηχανές χύτευσης με έγχυση,πιρούνι-ανελκυστήρες,πλατφόρμες φόρτωσης και τυπικούς κυλίνδρους. Συνθήκες Λειτουργίας Μεσο ΜΑΖΙΚΗΣ ΕΝΗΜΕΡΩΣΗΣ ορυκτέλαια Πίεση ≦40 Mpa Ταχύτητα ≦0.5 m/s Εύρος θερμοκρασίας -40°C , +100°C Διάσταση κενού 140 Bar 210 Bar 350 Bar 0.27 mm 0.16 mm 0.06 mm Σκληρότητα επιφάνειας Συρόμενη Επιφάνεια Βάση Groove Groove Flanks Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

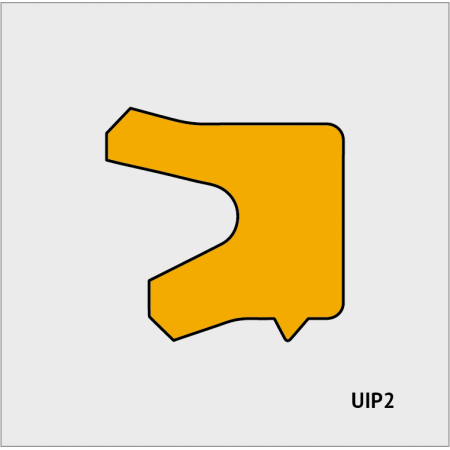

περιγραφή προϊόντοςΤο UIP2 Rod Seal είναι ένα-τρόπος,U-διαμορφωμένο σφράγισμα ράβδου με ασύμμετρο σχέδιο που όχι μόνο έχει το κοντό χείλος στην εσωτερική του διάμετρο παρόμοια με το UIP,αλλά συνοδεύεται και με ένα επιπλέον χείλος στεγανοποίησης στην εξωτερική του διάμετρο.Το δεύτερο στεγανοποιητικό χείλος παρέχει πρόσθετη προστασία,αποτρέποντας την είσοδο σκόνης και άλλων ρύπων στο μπροστινό χείλος στεγανοποίησης.Αυτό βοηθά στην προστασία του μηχανισμού,και παρατείνει τη διάρκεια ζωής του κυλίνδρου.Το UIP2 Rod Seal χρησιμοποιείται κυρίως στις κατασκευές και στη γη-κινούμενα μηχανήματα. ΥλικόΠολυουρεθάνη Πλεονεκτήματα προϊόντος Σύμφωνα με το ISO 5597 Καλή αντίσταση μέσων Εξαιρετική αντοχή στη φθορά Ευρύ φάσμα θερμοκρασιών λειτουργίας Πολύ καλή στατική και δυναμική στεγανότητα Το δευτερεύον χείλος στεγανοποίησης παρέχει πρόσθετη προστασία από την είσοδο σωματιδίων βρωμιάς ΕφαρμογήΓη-κινούμενα μηχανήματα,μηχανήματα κατασκευής,γεωργικός εξοπλισμός,μηχανές χύτευσης με έγχυση,πιρούνι-ανελκυστήρες,πλατφόρμες φόρτωσης και τυπικούς κυλίνδρους. Συνθήκες Λειτουργίας Μεσο ΜΑΖΙΚΗΣ ΕΝΗΜΕΡΩΣΗΣ ορυκτέλαια Πίεση ≦40 Mpa Ταχύτητα ≦0.5 μ/μικρό Εύρος θερμοκρασίας -40̊ντο, +100̊ντο Διάσταση κενού 140 Bar 210 Bar 350 Bar 0.25 χλστ 0.15 χλστ 0.08 χλστ Σκληρότητα επιφάνειας Συρόμενη Επιφάνεια Βάση Groove Groove Flanks Ra 0.2~0.4&μικρο;Μ ≦0.8&μικρο;Μ ≦3.2&μικρο;Μ Rz 0.8~1.6&μικρο;Μ ≦3.2&μικρο;Μ ≦12.5&μικρο;Μ

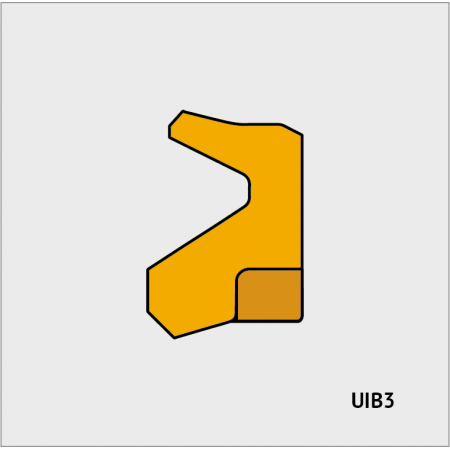

περιγραφή προϊόντοςΗ σφραγίδα ράβδου UIB3 είναι μια σφραγίδα που έχει δύο μέρη.Υπάρχει πρωτεύων και δευτερεύων δακτύλιος.Ο δευτερεύων δακτύλιος παρέχει πρόσθετη αντικραδασμική προστασία και την πλάτη-στήριξη λόγω των πιέσεων από τα έμβολα.Ο κύριος δακτύλιος είναι μια σφράγιση PU και η δευτερεύουσα πλάτη-Ο επάνω δακτύλιος είναι νάιλον.Το χείλος εσωτερικής διαμέτρου(του πρωτεύοντος δακτυλίου)έχει σχεδιαστεί με μικρά κενά που μειώνουν την αντίθλιψη,και αποτρέψτε τη συσσώρευση πίεσης στο εσωτερικό της τσιμούχας.Αυτό το σχέδιο προστατεύει τη σφράγιση έτσι ώστε να μπορεί να συνεχίσει να προστατεύει τον κύλινδρο.Το σετ UIB3 Rod Seal χρησιμοποιείται πάντα σε σύστημα στεγανοποίησης σε συνδυασμό με U-διαμορφωμένη σφραγίδα ράβδου(μι.σολ.UIP). ΥλικόΠολυουρεθάνη Πλεονεκτήματα προϊόντος Σύμφωνα με το ISO 5597 Καλή αντίσταση μέσων Εξαιρετική αντοχή στη φθορά Πολύ καλή στατική και δυναμική στεγανότητα Αποτρέψτε τη συσσώρευση πίεσης μεταξύ της κύριας και της δευτερεύουσας στεγανοποίησης Προστασία από εξώθηση μέσω δευτερεύοντος δακτυλίου στεγανοποίησης ΕφαρμογήΓη-κινούμενα μηχανήματα,μηχανήματα κατασκευής,γεωργικός εξοπλισμός,μηχανές χύτευσης με έγχυση,πιρούνι-ανελκυστήρες,πλατφόρμες φόρτωσης και τυπικούς κυλίνδρους. Συνθήκες Λειτουργίας Μεσο ΜΑΖΙΚΗΣ ΕΝΗΜΕΡΩΣΗΣ ορυκτέλαια Πίεση ≦50 Mpa Ταχύτητα ≦1 μ/μικρό Εύρος θερμοκρασίας -40̊ντο, +100̊ντο Διάσταση κενού 350 Bar 420 Bar 500 Bar 0.4 χλστ 0.2 mm 0.125 χλστ Σκληρότητα επιφάνειας Συρόμενη Επιφάνεια Βάση Groove Groove Flanks Ra 0.2~0.4&μικρο;Μ ≦0.8&μικρο;Μ ≦3.2&μικρο;Μ Rz 0.8~1.6&μικρο;Μ ≦3.2&μικρο;Μ ≦12.5&μικρο;Μ

περιγραφή προϊόντοςΗ σφραγίδα ράβδου HRO έχει δύο μέρη.Είναι σχεδιασμένο ως δύο-σφραγίδα διαδρομής για τη ράβδο.Είναι μια σφράγιση PTFE και ένας δακτύλιος O συνδυασμένα μαζί.Το PTFE είναι πολύ χαμηλό-υλικό τριβής,και ο συνδυασμός του με το O Ring μπορεί να χρησιμοποιηθεί για ένα ευρύ φάσμα λειτουργιών.Η σφραγίδα ράβδου HRO λειτουργεί εξαιρετικά για τους υψηλούς-ταχύτητα ολίσθησης υδραυλικών κυλίνδρων. ΥλικόO δαχτυλίδι–NBR,FKMΔαχτυλίδι τριβής–PTFE Πλεονεκτήματα προϊόντος Σύμφωνα με το ISO 5597 Καλή αντίσταση μέσων Χαμηλή αντίσταση τριβής Ευρύ εύρος θερμοκρασίας λειτουργίας ανάλογα με το O-Υλικό δαχτυλιδιού Πολύ καλή στατική και δυναμική στεγανότητα Υψηλός-ταχύτητα ολίσθησης ΕφαρμογήΑγροτικός εξοπλισμός,μηχανές χύτευσης με έγχυση,πιρούνι-ανελκυστήρες και πλατφόρμες φόρτωσης Συνθήκες Λειτουργίας Μεσο ΜΑΖΙΚΗΣ ΕΝΗΜΕΡΩΣΗΣ ορυκτέλαια ορυκτέλαια Υλικό NBR FKM Πίεση ≦35 Mpa ≦35 Mpa Ταχύτητα ≦1.5 μ/μικρό ≦1.5 μ/μικρό Εύρος θερμοκρασίας -40̊ντο, +100̊ντο -25̊ντο, +200̊ντο Διάσταση κενού 200 Bar 250 Bar 350 Bar 0.6 χλστ 0.42 χλστ 0.25 χλστ Σκληρότητα επιφάνειας Συρόμενη Επιφάνεια Βάση Groove Groove Flanks Ra 0.2~0.4&μικρο;Μ ≦1.6&μικρο;Μ ≦3.2&μικρο;Μ Rz 0.8~1.6&μικρο;Μ ≦6.3&μικρο;Μ ≦12.5&μικρο;Μ
