HPS dugattyútömítések

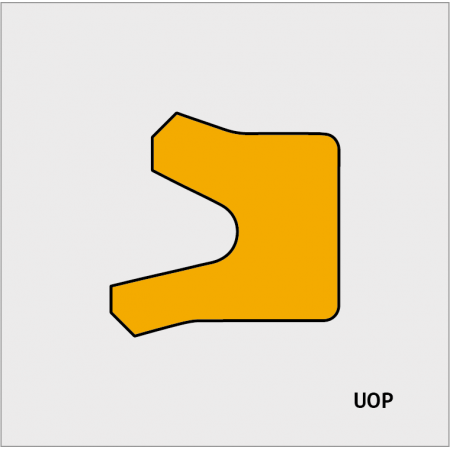

termékleírásAz UOP Dugattyútömítés egyetlen hatású,U-csésze dugattyútömítés aszimmetrikus kialakítással.A pecsét lehet dupla-henger működtetéséhez két hátoldali tömítés használatával-nak nek-hát elrendezése.A tömítés külső átmérője egy rövidebb ajakkal rendelkezik, amely növeli a keresztmetszetet-metszeti terület.Ez a tömítés kiváló dinamikus és statikus tömítés is.Kisebb extrudálási rést figyelembe véve akár 40 MPa nyomást is képes ellenállni.Az UOP dugattyútömítést leginkább az építőiparban és a földelésben használják-mozgó gépek. Anyagpoliuretán A termék előnyei Jó médiaállóság Kiváló kopásállóság Széles üzemi hőmérséklet tartomány Nagyon jó statikus és dinamikus tömítettség Alkalmazásföld-mozgó gépek,munkagépek,mezőgazdasági berendezések,fröccsöntő gépek,Villa-liftek,rakodó platformok és szabványos hengerek. Üzemeltetési feltételek Média Ásványi olajok Nyomás ≦40 MPa Sebesség ≦0.5 m/s Hőmérséklet tartomány -40̊C, +100̊C Rés dimenzió 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Felületi érdesség Csúszó felület Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

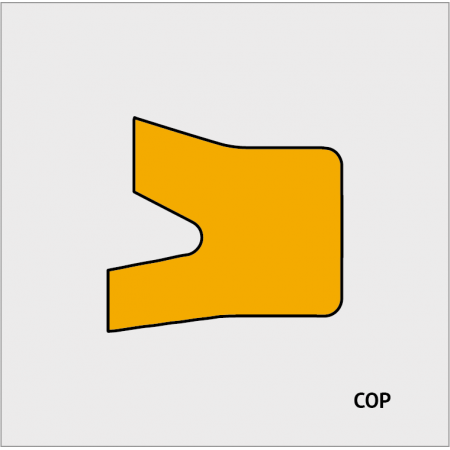

termékleírásA COP dugattyútömítés egyetlen fellépésű U-csésze pecsét.Belső átmérőjét úgy tervezték, hogy szoros tömítést hozzon létre,míg rövidített külső átmérőjét a súrlódás csökkentésére tervezték.A kereszt-szakasza a megrövidült ajak miatt kisebb,de így is nagyon erős tömítést biztosít.A COP dugattyútömítés akár 30 MPa maximális nyomásnak is ellenáll.Ez a fajta tömítés tökéletes a targoncákhoz,fröccsöntő gépek,mezőgazdasági berendezések stb. Anyagpoliuretán A termék előnyei Jó médiaállóság Kiváló kopásállóság Széles üzemi hőmérséklet tartomány Nagyon jó statikus és dinamikus tömítettség Könnyebb telepítés. Alkalmazásföld-mozgó gépek,fröccsöntő gépek és villák-liftek Üzemeltetési feltételek Média Ásványi olajok Nyomás ≦30 MPa Sebesség ≦0.5 m/s Hőmérséklet tartomány -40̊C, +100̊C Rés dimenzió 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Felületi érdesség Csúszó felület Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

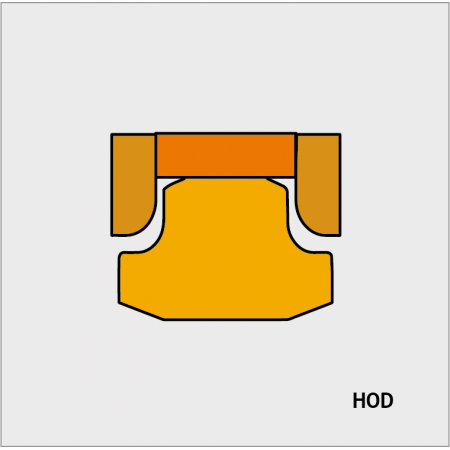

termékleírásA HOD dugattyútömítés négyes-darab kombinált tömítés használt nehéz-terhelhető hidraulikus hengerek.Az elsődleges PTFE tömítés alacsony-súrlódó anyagok, amelyek tökéletesek a magas-sebesség és nagynyomású hidraulikus henger alkalmazása.A HOD dugattyútömítés kettős működésű tömítés, amelyet nejlon hátlap támaszt meg-felfelé gyűrűk mindkét oldalon, hogy lehetővé tegyék a tömítést és megvédjék a fő PTFE profilt a nagy nyomástól a dugattyú mindkét oldalán.Együtt,ez a kombinált tömítés akár 50Mpa nyomásnak is ellenáll.A HOD dugattyútömítést leginkább bányászati berendezésekben használják,építőipari gépek és magas-sebességű hidraulikus hengerek. AnyagNBRNejlonSúrlódó gyűrű-PTFE A termék előnyei Kiváló közegállóság megfelelő vegyületválasztás esetén Kiváló résextrudálási ellenállás Nagyon jó dinamikus tömítettség még nyomáscsúcsoknál is Magas-gyorscsúszás AlkalmazásBányászati berendezések,föld-mozgógépek és építőipari gépek Üzemeltetési feltételek Média Ásványi olajok Nyomás ≦50 MPa Sebesség ≦1.5 m/s Hőmérséklet tartomány -40̊C, +100̊C Rés dimenzió 510 Bar 650 Bar 800 Bar 1 mm 0.45 mm 0.19 mm Felületi érdesség Csúszó felület Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m

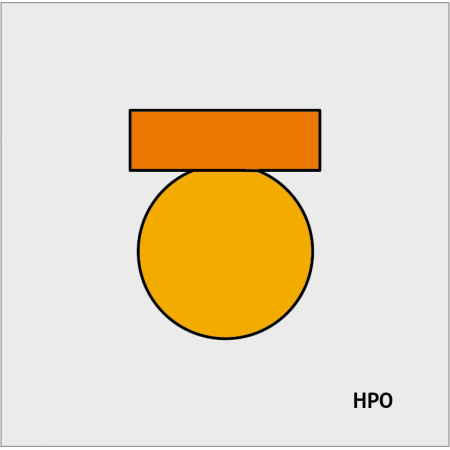

termékleírásA HPO dugattyútömítések PTFE profilgyűrűből és O-ból készült kombinált tömítések-Gyűrűs energizáló.A PTFE tömítés alacsony súrlódási jellemzőkkel rendelkezik, így tökéletes az energiaveszteség csökkentésére és a mechanizmus élettartamának növelésére.Mivel a PTFE profilgyűrű széles üzemi hőmérsékleti tartományban van,a pecsét’s üzemi hőmérséklet-tartománya megfelelően beállítható az optimális O kiválasztásával-Gyűrű anyaga.Így széles hőmérséklet-tartományt biztosít a tömítés számára.Bár hasonló a HOD dugattyútömítéshez,a HPO Dugattyútömítés telepítési helyet takaríthat meg,miközben továbbra is képes megőrizni a szoros tömítést egy magas-sebesség,magas nyomású,kettős hatású környezet. AnyagO-Gyűrű-NBRSúrlódó gyűrű-PTFE A termék előnyei Jó médiaállóság Alacsony súrlódási ellenállás Széles üzemi hőmérséklet-tartomány az O-tól függően-Gyűrű anyaga Nagyon jó statikus és dinamikus tömítettség Magas-gyorscsúszás Illessze a kis hornyok magasságát AlkalmazásMezőgazdasági berendezések,fröccsöntő gépek,Villa-felvonók és rakodóplatformok Üzemeltetési feltételek Média Ásványi olajok Nyomás ≦35 MPa Sebesség ≦1.5 m/s Hőmérséklet tartomány -40̊C, +100̊C Rés dimenzió 200 Bar 250 Bar 350 Bar 0.6 mm 0.42 mm 0.25 mm Felületi érdesség Csúszó felület Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m
