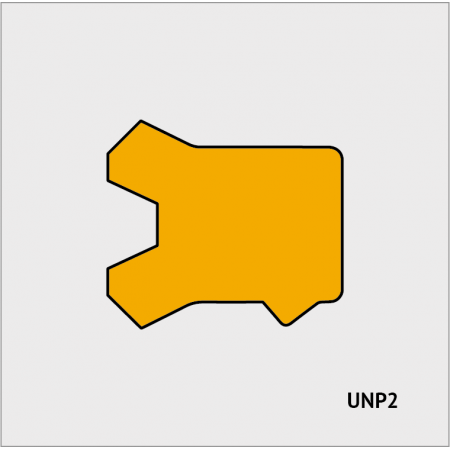

Tesnenia tyče UNP2

Popis produktuUIP Rod Seal je jediná-spôsobom,U-tvarované tesnenie prútu s asymetrickým dizajnom, ktoré zadržiava nečistoty a chráni prút.Vnútorný priemer tesnenia má skrátený okraj, ktorý zväčšuje kríž-prierezová plocha.Toto tesnenie je vynikajúce dynamické aj statické tesnenie.Odolá tlaku až 40 MPa.　 MateriálPolyuretán Výhody produktu Podľa ISO 5597 Dobrá odolnosť voči médiám Vynikajúca odolnosť proti opotrebovaniu Široký rozsah prevádzkových teplôt Veľmi dobrá statická a dynamická tesnosť AplikáciaZem-pohybujúce sa stroje,poľnohospodárska technika,vstrekovacie stroje,vidlička-výťahy,nakladacie plošiny a štandardné valce. Prevádzkové podmienky Médiá Minerálne oleje Tlak ≦40 MPa Rýchlosť ≦0.5 m/s Rozsah teplôt -40̊C, +100̊C Rozmer medzery 140 barov 210 barov 350 barov 0.27 mm 0.16 mm 0.06 mm Drsnosť povrchu Posuvný povrch Základňa drážky Groove Boky Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

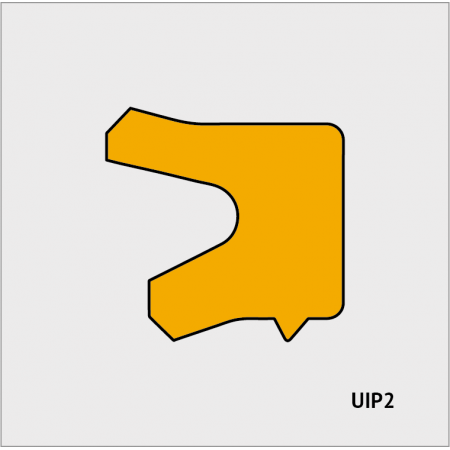

Popis produktuUIP2 Rod Seal je jedna-spôsobom,U-tvarované tesnenie tyče s asymetrickým dizajnom, ktoré má nielen skrátený okraj na vnútornom priemere podobný UIP,ale dodáva sa aj s dodatočným tesniacim okrajom na jeho vonkajšom priemere.Druhý tesniaci okraj poskytuje dodatočnú ochranu,zabraňuje vniknutiu prachu a iných nečistôt do prednej tesniacej hrany.To pomáha chrániť mechanizmus,a predlžuje životnosť valca.UIP2 Rod Seal sa väčšinou používa v stavebníctve a zemine-pohybujúce sa stroje. MateriálPolyuretán Výhody produktu Podľa ISO 5597 Dobrá odolnosť voči médiám Vynikajúca odolnosť proti opotrebovaniu Široký rozsah prevádzkových teplôt Veľmi dobrá statická a dynamická tesnosť Sekundárny tesniaci okraj poskytuje dodatočnú ochranu proti vniknutiu častíc nečistôt AplikáciaZem-pohybujúce sa stroje,stavebné stroje,poľnohospodárska technika,vstrekovacie stroje,vidlička-výťahy,nakladacie plošiny a štandardné valce. Prevádzkové podmienky Médiá Minerálne oleje Tlak ≦40 MPa Rýchlosť ≦0.5 m/s Rozsah teplôt -40̊C, +100̊C Rozmer medzery 140 barov 210 barov 350 barov 0.25 mm 0.15 mm 0.08 mm Drsnosť povrchu Posuvný povrch Základňa drážky Groove Boky Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

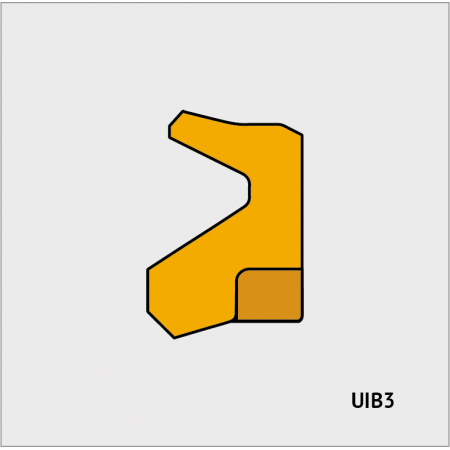

Popis produktuUIB3 Rod Seal je tesnenie, ktoré má dve časti.Existuje primárny a sekundárny krúžok.Sekundárny krúžok poskytuje dodatočné odpruženie a chrbát-podoprenie v dôsledku tlakov z piestov.Primárny krúžok je PU tesnenie a sekundárny chrbát-horný krúžok je nylonový.Vnútorný priemer pery(primárneho prstenca)je navrhnutý s malými medzerami, ktoré znižujú protitlak,a zabrániť hromadeniu tlaku vo vnútri tesnenia.Tento dizajn chráni tesnenie, takže môže naďalej chrániť valec.Sada UIB3 Rod Seal sa vždy používa v tesniacom systéme v kombinácii s U-tvarované tesnenie tyče(e.g.UIP). MateriálPolyuretán Výhody produktu Podľa ISO 5597 Dobrá odolnosť voči médiám Vynikajúca odolnosť proti opotrebovaniu Veľmi dobrá statická a dynamická tesnosť Zabráňte hromadeniu tlaku medzi primárnym a sekundárnym tesnením Ochrana proti vytlačeniu cez sekundárny tesniaci krúžok AplikáciaZem-pohybujúce sa stroje,stavebné stroje,poľnohospodárska technika,vstrekovacie stroje,vidlička-výťahy,nakladacie plošiny a štandardné valce. Prevádzkové podmienky Médiá Minerálne oleje Tlak ≦50 Mpa Rýchlosť ≦1 m/s Rozsah teplôt -40̊C, +100̊C Rozmer medzery 350 barov 420 barov 500 barov 0.4 mm 0.2 mm 0.125 mm Drsnosť povrchu Posuvný povrch Základňa drážky Groove Boky Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

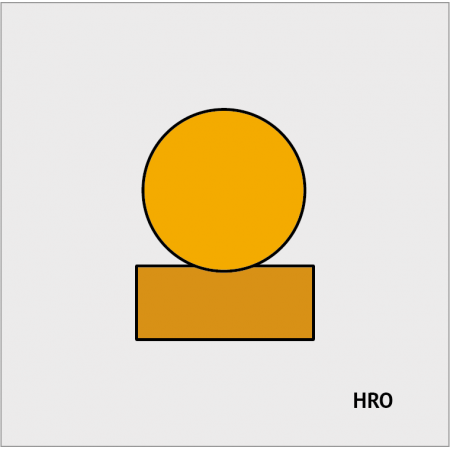

Popis produktuHRO Rod Seal má dve časti.Je navrhnutý ako dvojka-cestné tesnenie pre tyč.Ide o PTFE tesnenie a O krúžok, ktoré sú spojené dohromady.PTFE je veľmi nízky-trecí materiál,a v kombinácii s O-krúžkom je možné použiť pre širokú škálu operácií.HRO Rod Seal funguje skvele pre vysoké-rýchlosť posuvu hydraulických valcov. MateriálO krúžok–NBR,FKMTrecí krúžok–PTFE Výhody produktu Podľa ISO 5597 Dobrá odolnosť voči médiám Nízky trecí odpor Široký rozsah prevádzkových teplôt v závislosti od O-Materiál prsteňa Veľmi dobrá statická a dynamická tesnosť Vysoká-rýchlosť kĺzania AplikáciaPoľnohospodárska technika,vstrekovacie stroje,vidlička-výťahy a nakladacie plošiny Prevádzkové podmienky Médiá Minerálne oleje Minerálne oleje Materiál NBR FKM Tlak ≦35 Mpa ≦35 Mpa Rýchlosť ≦1.5 m/s ≦1.5 m/s Rozsah teplôt -40̊C, +100̊C -25̊C, +200̊C Rozmer medzery 200 barov 250 barov 350 barov 0.6 mm 0.42 mm 0.25 mm Drsnosť povrchu Posuvný povrch Základňa drážky Groove Boky Ra 0.2~0.4&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m
