UNP2 stangtætninger

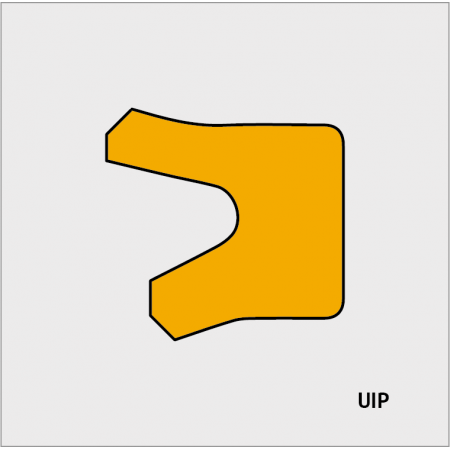

Produkt beskrivelseUIP Rod Seal er en-vej,U-formet stangtætning med et asymmetrisk design, der holder snavs ude for at beskytte stangen.Tætningens indvendige diameter har en forkortet læbe, som øger krydset-sektionsareal.Denne tætning er både en fremragende dynamisk såvel som statisk tætning.Den kan modstå tryk på op til 40Mpa.　 MaterialePolyurethan Produktfordele I henhold til ISO 5597 God mediemodstand Fremragende slidstyrke Bredt driftstemperaturområde Meget god statisk og dynamisk tæthed Ansøgningjorden-flytte maskiner,landbrugsudstyr,sprøjtestøbemaskiner,gaffel-elevatorer,læsseplatforme og standardcylindre. Driftsbetingelser Medier Mineralske olier Tryk ≦40 Mpa Fart ≦0.5 m/s Temperaturområde -40̊C, +100̊C Gap Dimension 140 bar 210 bar 350 bar 0.27 mm 0.16 mm 0.06 mm Overfladeruhed Glidende overflade Groove Base Rilleflanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

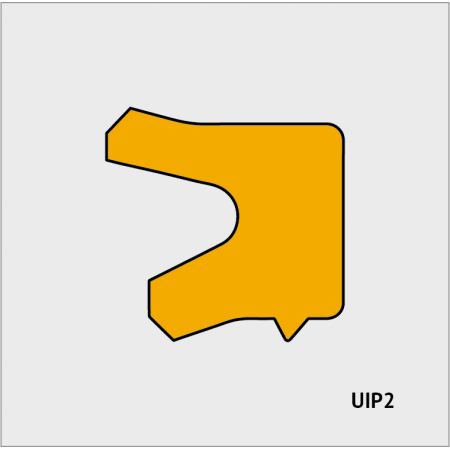

Produkt beskrivelseUIP2 Rod Seal er en-vej,U-formet stangtætning med et asymmetrisk design, der ikke kun har den forkortede læbe på sin indre diameter svarende til UIP,men kommer også med en ekstra tætningslæbe på dens ydre diameter.Den anden tætningslæbe giver yderligere beskyttelse,forhindrer støv og andre forurenende stoffer i at trænge ind i den forreste tætningslæbe.Dette hjælper med at beskytte mekanismen,og forlænger cylinderens levetid.UIP2 Rod Seal bruges mest i byggeri og jord-flytte maskiner. MaterialePolyurethan Produktfordele I henhold til ISO 5597 God mediemodstand Fremragende slidstyrke Bredt driftstemperaturområde Meget god statisk og dynamisk tæthed Sekundær tætningslæbe giver yderligere beskyttelse mod indtrængen af snavspartikler Ansøgningjorden-flytte maskiner,entreprenørmaskiner,landbrugsudstyr,sprøjtestøbemaskiner,gaffel-elevatorer,læsseplatforme og standardcylindre. Driftsbetingelser Medier Mineralske olier Tryk ≦40 Mpa Fart ≦0.5 m/s Temperaturområde -40̊C, +100̊C Gap Dimension 140 bar 210 bar 350 bar 0.25 mm 0.15 mm 0.08 mm Overfladeruhed Glidende overflade Groove Base Rilleflanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

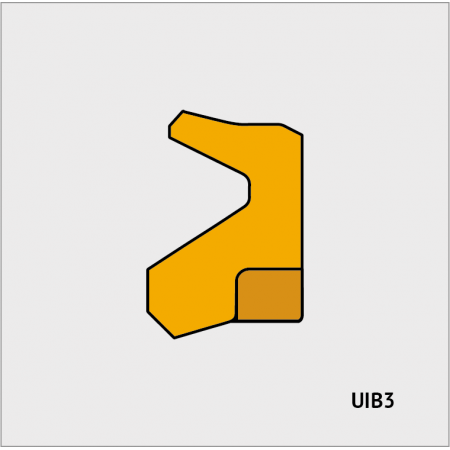

Produkt beskrivelseUIB3 Rod Seal er en tætning, der har to dele.Der er en primær og sekundær ring.Den sekundære ring giver ekstra dæmpning og ryg-op støtte på grund af trykket fra stemplerne.Den primære ring er en PU-tætning og den sekundære bagside-opringen er nylon.Læbe med indvendig diameter(af den primære ring)er designet med små mellemrum, der reducerer modtrykket,og forhindre trykakkumulering inde i tætningen.Dette design beskytter tætningen, så den kan fortsætte med at beskytte cylinderen.UIB3 Rod Seal-sættet bruges altid i et tætningssystem i kombination med U-formet stangtætning(e.g.UIP). MaterialePolyurethan Produktfordele I henhold til ISO 5597 God mediemodstand Fremragende slidstyrke Meget god statisk og dynamisk tæthed Undgå trykakkumulering mellem primær og sekundær tætning Beskyttelse mod ekstrudering gennem sekundær tætningsring Ansøgningjorden-flytte maskiner,entreprenørmaskiner,landbrugsudstyr,sprøjtestøbemaskiner,gaffel-elevatorer,læsseplatforme og standardcylindre. Driftsbetingelser Medier Mineralske olier Tryk ≦50 Mpa Fart ≦1 m/s Temperaturområde -40̊C, +100̊C Gap Dimension 350 bar 420 bar 500 bar 0.4 mm 0.2 mm 0.125 mm Overfladeruhed Glidende overflade Groove Base Rilleflanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

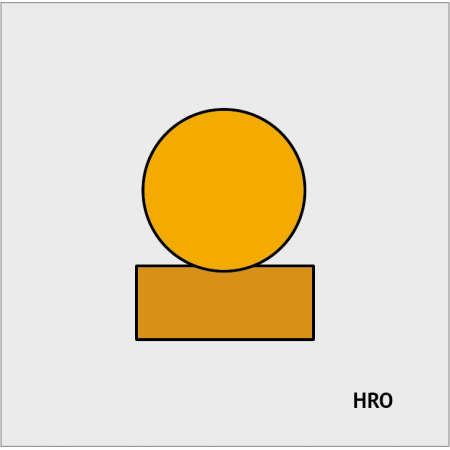

Produkt beskrivelseHRO Rod Seal har to dele.Den er designet som en to-vejtætning til stangen.Det er en PTFE-tætning og en O-ring kombineret.PTFE er meget lav-friktionsmateriale,og at kombinere den med O-ringen kan bruges til en bred vifte af operationer.HRO Rod Seal fungerer fantastisk til høje-hastighedsglidning af hydrauliske cylindre. MaterialeO ring–NBR,FKMFriktionsring–PTFE Produktfordele I henhold til ISO 5597 God mediemodstand Lav friktionsmodstand Bredt driftstemperaturområde afhængigt af O-Ringmateriale Meget god statisk og dynamisk tæthed Høj-hastighed glidende AnsøgningLandbrugsudstyr,sprøjtestøbemaskiner,gaffel-elevatorer og læsseplatforme Driftsbetingelser Medier Mineralske olier Mineralske olier Materiale NBR FKM Tryk ≦35 Mpa ≦35 Mpa Hastighed ≦1.5 m/s ≦1.5 m/s Temperaturområde -40̊C, +100̊C -25̊C, +200̊C Gap Dimension 200 bar 250 bar 350 bar 0.6 mm 0.42 mm 0.25 mm Overfladeruhed Glidende overflade Groove Base Rilleflanker Ra 0.2~0.4&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m
