HPS stempeltetninger

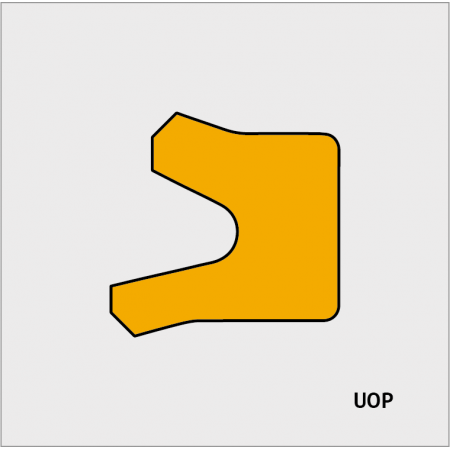

produktbeskrivelseUOP Piston Seal er en enkeltvirkende,U-kopp stempelpakning med asymmetrisk design.Forseglingen kan være i en dobbel-virkende sylinder ved å bruke to tetninger i en bakside-til-ryggarrangement.Den ytre diameteren på tetningen har en forkortet leppe som øker krysset-seksjonsareal.Denne forseglingen er både en utmerket dynamisk og statisk forsegling.Den tåler trykk på opptil 40Mpa med tanke på et mindre ekstruderingsgap.UOP-stempeltetningen brukes mest i konstruksjon og jord-flytte maskineri. MaterialePolyuretan Produktfordeler God mediemotstand Utmerket slitestyrke Bredt driftstemperaturområde Meget god statisk og dynamisk tetthet applikasjonJord-flytte maskineri,Konstruksjons-maskineri,landbruksutstyr,sprøytestøpemaskiner,gaffel-heiser,lasteplattformer og standard sylindere. Driftsforhold Media Mineraloljer Press ≦40 Mpa Hastighet ≦0.5 m/s Temperaturspenn -40̊C, +100̊C Gap dimensjon 140 bar 210 Bar 350 bar 0.25 mm 0.15 mm 0.08 mm Overflateruhet Glidende overflate Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

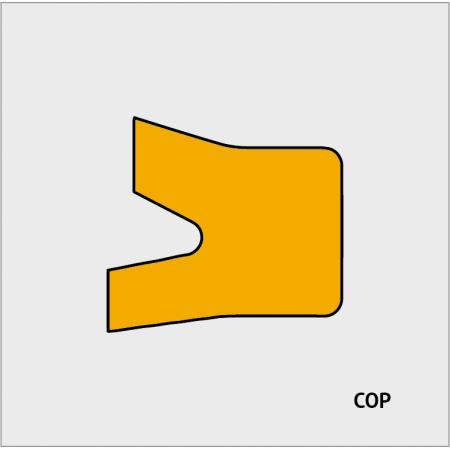

produktbeskrivelseCOP Piston Seal er en enkeltvirkende U-koppforsegling.Dens indre diameter er designet for å skape en tett forsegling,mens den forkortede ytre diameteren er designet for å redusere friksjonen.Korset-seksjonen på grunn av den forkortede leppen er mindre,men det gir fortsatt veldig sterk forsegling.COP-stempeltetningen tåler maksimalt trykk på opptil 30Mpa.Denne typen tetning er perfekt for gaffeltrucker,maskiner for injeksjon av støpeform,landbruksutstyr etc. MaterialePolyuretan Produktfordeler God mediemotstand Utmerket slitestyrke Bredt driftstemperaturområde Meget god statisk og dynamisk tetthet Enklere installasjon. applikasjonJord-flytte maskineri,sprøytestøpemaskiner og gaffel-heiser Driftsforhold Media Mineraloljer Press ≦30 Mpa Hastighet ≦0.5 m/s Temperaturspenn -40̊C, +100̊C Gap dimensjon 140 bar 210 Bar 350 bar 0.25 mm 0.15 mm 0.08 mm Overflateruhet Glidende overflate Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

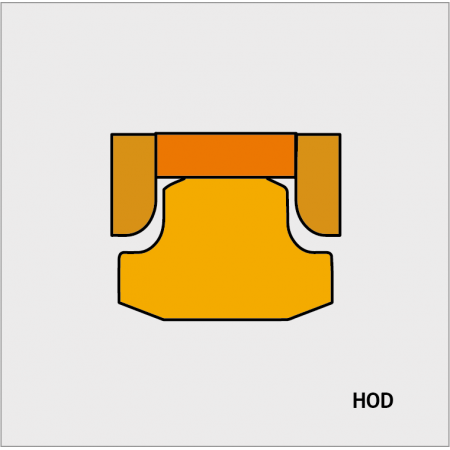

produktbeskrivelseHOD-stempeltetningen er en fire-brikkekombinasjonstetning brukt i tung-duty hydrauliske sylindre.Den primære PTFE-tetningen er laget av lav-friksjonsmaterialer som er perfekt for høye-hastighet og høytrykks hydraulisk sylinderapplikasjon.HOD Piston Seal er en dobbeltvirkende tetning og støttes av nylonrygg-opp ringer på hver side for å tillate tetning og beskytte PTFE-hovedprofilen mot høyt trykk på begge sider av stempelet.Sammen,denne kombinasjonstetningen tåler trykk på opptil 50Mpa.HOD-stempeltetningen brukes mest i gruveutstyr,anleggsmaskiner og høy-hastighet hydrauliske sylindre. MaterialeNBRNylonFriksjonsring-PTFE Produktfordeler Utmerket mediebestandighet ved egnet sammensetningsvalg Utmerket spalteekstruderingsmotstand Meget god dynamisk tetthet selv ved trykktopper Høy-hastighetsglidning applikasjonGruveutstyr,Jord-flyttemaskiner og anleggsmaskiner Driftsforhold Media Mineraloljer Press ≦50 Mpa Hastighet ≦1.5 m/s Temperaturspenn -40̊C, +100̊C Gap dimensjon 510 Bar 650 bar 800 bar 1 mm 0.45 mm 0.19 mm Overflateruhet Glidende overflate Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m

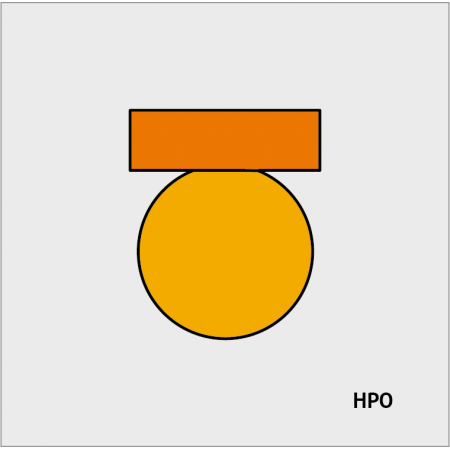

produktbeskrivelseHPO-stempeltetningene er en kombinasjonstetning laget av en PTFE-profilring og en O-Ring energigiver.PTFE-tetningen har lavfriksjonsegenskaper som gjør den perfekt for å redusere energitap og øke levetiden til mekanismen.Siden PTFE-profilringen har et bredt driftstemperaturområde,forseglingen’Driftstemperaturområdet kan justeres passende ved å velge en optimal O-Ringmateriale.Dette gir et bredt temperaturområde for tetningen.Mens den ligner på en HOD-stempeltetning,HPO-stempeltetningen kan spare installasjonsplass,mens du fortsatt er i stand til å opprettholde en tett forsegling for en høy-hastighet,høytrykk,dobbeltvirkende miljø. MaterialeO-Ringe-NBRFriksjonsring-PTFE Produktfordeler God mediemotstand Lav friksjonsmotstand Bredt driftstemperaturområde avhengig av O-Ringmateriale Meget god statisk og dynamisk tetthet Høy-hastighetsglidning Passer små sporhøyder applikasjonLandbruksutstyr,sprøytestøpemaskiner,gaffel-heiser og lasteplattformer Driftsforhold Media Mineraloljer Press ≦35 Mpa Hastighet ≦1.5 m/s Temperaturspenn -40̊C, +100̊C Gap dimensjon 200 bar 250 bar 350 bar 0.6 mm 0.42 mm 0.25 mm Overflateruhet Glidende overflate Groove Base Groove Flanks Ra 0.1~0.8&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.4~3.2&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m
