ワイパーシール

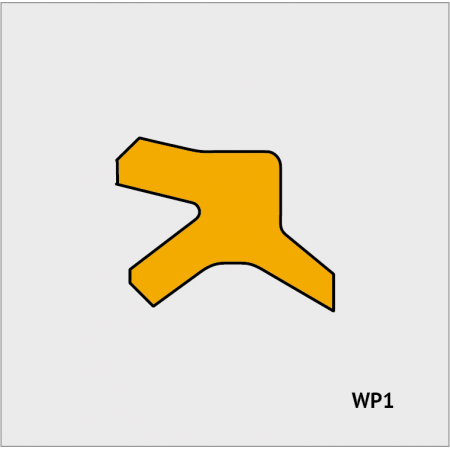

解説WP1 ワイパーシールは一方向タイプ、ダブルリップ設計のワイパーシールで、油圧シリンダーに近い外部に装着され、ピストンロッドの収縮時を利用してロッド上の異物（汚れ、不純物、破片、水気など）を除去し、異物がシリンダー内に侵入するのを防ぎます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

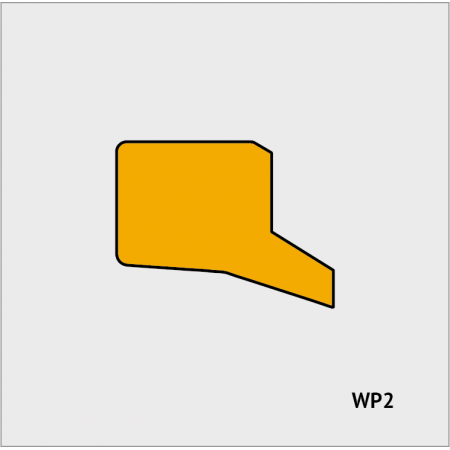

解説WP2 ワイパーシールは一方向タイプ、シングルリップ設計のワイパーシールで、油圧シリンダーに近い外部に装着され、ピストンロッドを保護する働きをして、異物が油圧システム内に侵入して機構が損壊するのを防止します。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

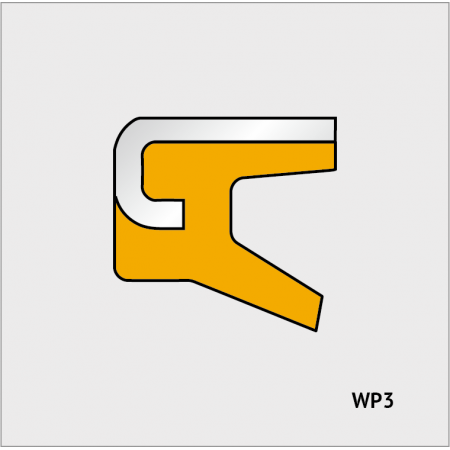

解説WP3 ワイパーシールは一方向タイプ、シングルリップ設計のワイパーシールで、PUシールと金属パーツの組合せであり、オープン（Open）タイプの溝の外側に装着され、金属ハウジングと溝がしっかりとはまり合い、良好な防塵機能を発揮します。中、重負荷の工事機械などの設備に適用されます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦3.2 µm ≦3.2 µm Rz 0.8~1.6 µm ≦12.5 µm ≦12.5 µm

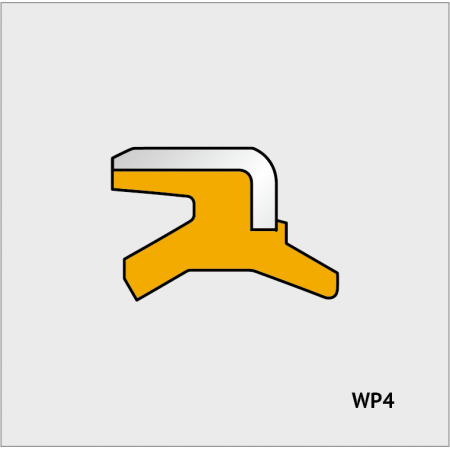

解説WP4 ワイパーシールは一方向タイプ、ダブルリップ設計のワイパーシールで、PUシールと金属パーツの組合せであり、オープンタイプの溝の外側に装着され、異物が油圧システムに侵入するのを防止します。ピストンロッド上に油膜を形成して、ロッドが酸化しないよう保護します。軽、中、重負荷の工事機械などの設備に適用されます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦3.2 µm ≦3.2 µm Rz 0.8~1.6 µm ≦12.5 µm ≦12.5 µm

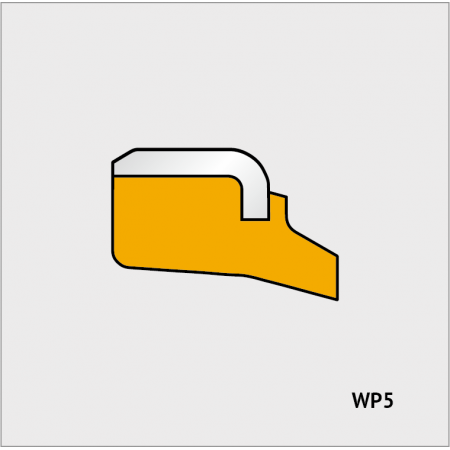

解説WP5 ワイパーシールは一方向タイプ、シングルリップ設計のワイパーシールで、PUシールと金属パーツの組合せであり、ピストンロッドの収縮を利用してロッド上の異物（汚れ、不純物、破片、水気など）を除去し、異物がシリンダー内に侵入するのを防ぎます。ピストンロッド上に油膜を形成して、ロッドが酸化しないよう保護します。工事機械、農業機械などの設備に適用されます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦3.2 µm ≦3.2 µm Rz 0.8~1.6 µm ≦12.5 µm ≦12.5 µm

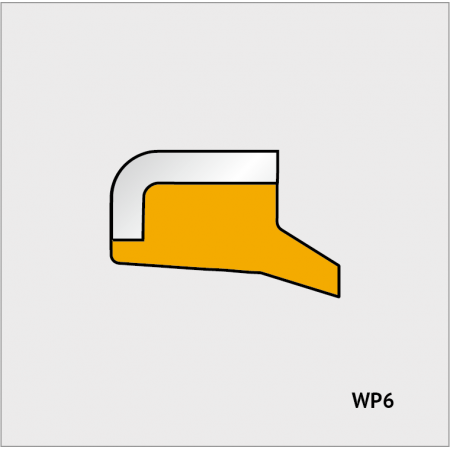

解説WP6 ワイパーシールは一方向タイプ、シングルリップ設計のワイパーシールで、PUシールと金属パーツの組合せであり、オープンタイプの溝の外側に装着され、金属ハウジングと溝がしっかりとはまり合い、油圧システム内に異物が侵入するのを防止します。軸上のダストを除去して、良好なシール効果を保持します。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦3.2 µm ≦3.2 µm Rz 0.8~1.6 µm ≦12.5 µm ≦12.5 µm

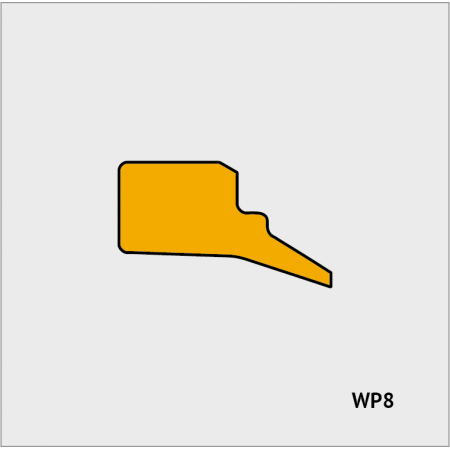

解説WP8 ワイパーシールは一方向タイプ、シングルリップ設計のワイパーシールで、特殊な構造をしており、大きめの異物が油圧シリンダーに侵入して内部機構を磨耗させるのを防止できます。溝に装着されると、ゆがみにくい、変形しにくいことから、工事機械、農業機械などの設備に適用されます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

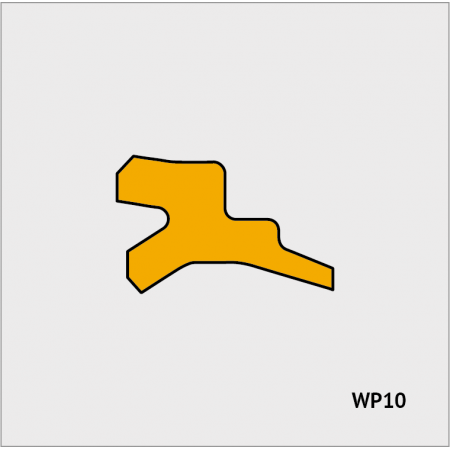

解説WP10 ワイパーシールは一方向タイプ、ダブルリップ設計のワイパーシールで、特殊な構造をしており、大きめの異物が油圧シリンダーに侵入して内部機構を磨耗させるのを防止できます。低摩擦特性を有しており、溝に装着されると、ゆがみにくい、変形しにくいことから、スペースが限られた油圧シリンダーに適用されます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

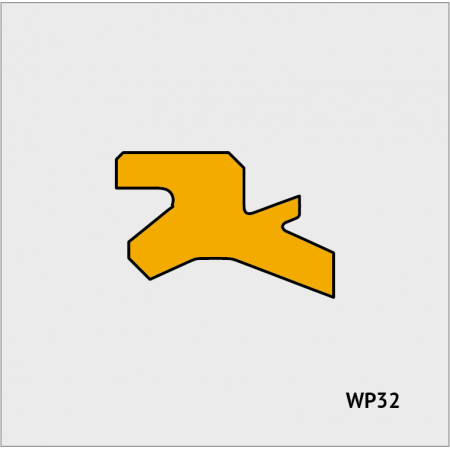

解説WP32 ワイパーシールは一方向タイプ、ダブルリップ設計のワイパーシールで、外径上の固定用シールリップが、油圧シリンダー内に異物が侵入するのを防止し、ピストンロッドが収縮したとき、ロッド上に油膜を形成して、油圧シリンダーの使用寿命を延ばします。工事機械、農業機械などの設備に適用されます。材質Polyurethane ポリウレタン技術資料 密封液 油圧作動油 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm
