ロッドシール

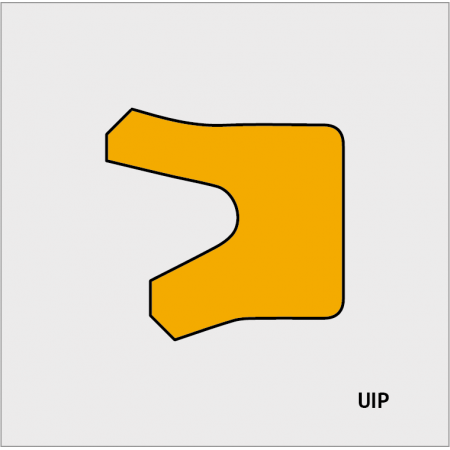

解説UIP ロッドシールは断面がU型の非対称型シールで、一方向タイプのロッドシールに属します。UIPは内径リップの方が短く、断面積が大きいシールに属し、良好な運動用および固定用シールの性能を有しており、最大圧力40MPaに達します。材質Polyurethane ポリウレタン製品の強みISO 5597標準に適合良好な密封液への耐性良好な耐摩耗性幅広い動作温度レンジに適用可能良好な固定用および運動用シール性能主な用途土砂運搬車、農業機械、射出機、フォークリフト、油圧リフター、一般油圧シリンダー技術資料 密封液 油圧作動油 動作圧力レンジ ≦40 Mpa 動作速度レンジ ≦0.5 m/s 動作温度レンジ -40°C , +100°C はみ出し隙間 140 Bar 210 Bar 350 Bar 0.25 mm 0.16 mm 0.06 mm 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

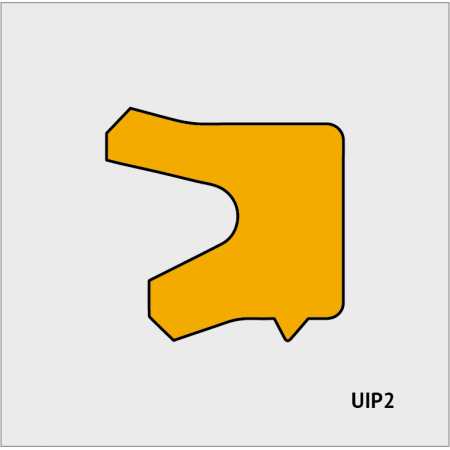

解説UIP2 ロッドシールは断面がU型の非対称型シールで、一方向タイプのロッドシールに属します。UIP2は内径リップの方が短く、外径に第二のリップがあります。第二リップが大気側からのダストや異物の侵入を防止して保護し、油圧シリンダーの使用寿命を延ばします。UIP2は土砂運搬車、建設機械などの設備に適用されます。材質Polyurethane ポリウレタン製品の強みISO 5597標準に適合良好な密封液への耐性良好な耐摩耗性幅広い使用温度レンジに適用可能良好な固定用および運動用シール性能第二のシールリップがダストや微粒子の侵入を防止主な用途土砂運搬機械、建設機械、農業設備、射出機、フォークリフト、油圧リフター、一般油圧シリンダー技術資料 密封液 油圧作動油 動作圧力レンジ ≦40 Mpa 動作速度レンジ ≦0.5 m/s 動作温度レンジ -40°C , +100°C はみ出し隙間 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

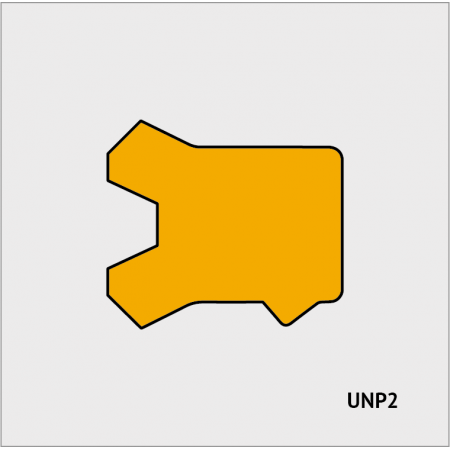

解説UNP2 ロッドシールは断面がU型の非対称型シールで、一方向タイプのロッドシールに属します。高さが同じリップが二つあり、小さな溝のピストンロッドによく使われ、スペースが限られた油圧シリンダーに適します。第二リップが大気側からのダストや異物の侵入を防止して保護し、油圧シリンダーの使用寿命を延ばします。UNP2は低圧の環境下でも良好なシール性能を発揮でき、フォークリフト、射出成型機、農業機械などの設備に適用されます。材質Polyurethane ポリウレタン製品の強みISO 5597標準に適合良好な密封液への耐性良好な耐摩耗性幅広い動作温度レンジに適用可能良好な固定用および運動用シール性能第二のシールリップがダストや微粒子の侵入を防止スペースが限られた油圧シリンダーに適用低圧環境の油圧シリンダーに適用主な用途建設機械、農業設備、射出機、フォークリフト、油圧リフター技術資料 密封液 油圧作動油 動作圧力レンジ ≦40 Mpa 動作速度レンジ ≦0.5 m/s 動作温度レンジ -40°C , +100°C はみ出し隙間 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

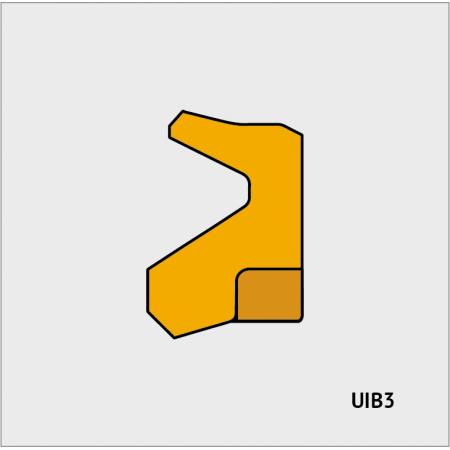

解説UIB3 ロッドシールは2件組立型で、ピストンロッドの一方向バッファシールに用いられます。PUシールとナイロン製バックアップリングの組合せであり、内径リップに特殊なギャップを設け、背圧を低減し、内部圧力の蓄積を防止して、ピストンシールを保護します。UIB3はよくUIPと併用されます。材質Polyurethane ポリウレタンナイロン製品の強みISO 5597標準に適合良好な密封液への耐性良好な耐摩耗性幅広い動作温度レンジに適用可能油圧シリンダー内部圧力の蓄積を緩和バックアップリングが支えとなって圧力による変形を防止主な用途土砂運搬機械、建設機械、農業設備、射出機、フォークリフト、油圧リフター、一般油圧シリンダー技術資料 密封液 油圧作動油 動作圧力レンジ ≦50 Mpa 動作速度レンジ ≦1 m/s 動作温度レンジ -40°C , +100°C はみ出し隙間 350 Bar 420 Bar 500 Bar 0.4 mm 0.2 mm 0.125 mm 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

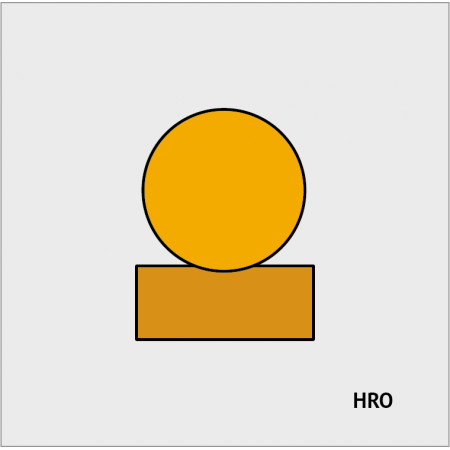

解説HRO ロッドシールは組立型、ピストンロッドの双方向シールに用いられます。PTFEシールとO-Ringの組合せであり、PTFEの低摩擦特性にO-Ringの動的特性が加わって、HROは様々な用途に幅広く使用されます。高速摺動の油圧シリンダーに適用されます。材質O Ring –NBR, FKMFriction Ring –PTFE製品の強みISO 5597標準に適合良好な密封液への耐性低摩擦特性O-Ringの材質により様々な動作温度レンジに適用幅広い動作温度レンジに適用可能高速摺動特性主な用途農業機械、射出機、フォークリフト、油圧リフター技術資料 密封液 油圧作動油 油圧作動油 材質 NBR FKM 動作圧力レンジ ≦35 Mpa ≦35 Mpa 動作速度レンジ ≦1.5 m/s ≦1.5 m/s 動作温度レンジ -40°C , +100°C -25°C , +200°C はみ出し隙間 200 Bar 250 Bar 350 Bar 0.6 mm 0.42 mm 0.25 mm 表面粗さ   接触面 溝底面 溝両側面 Ra 0.2~0.4 µm ≦1.6 µm ≦3.2 µm Rz 0.8~1.6 µm ≦6.3 µm ≦12.5 µm
