Tenute Per Steli

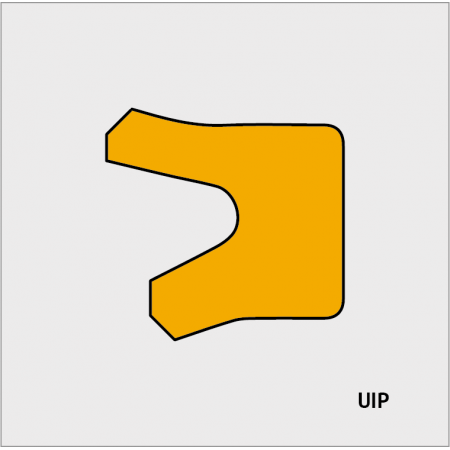

Descrizione del prodottoL'UIP Rod Seal è uno-strada,u-guarnizione per stelo sagomata con un design asimmetrico che tiene fuori lo sporco per proteggere lo stelo.Il diametro interno della guarnizione ha un labbro accorciato che aumenta la croce-area sezionale.Questa tenuta è sia un'eccellente tenuta dinamica che statica.Può resistere a pressioni fino a 40Mpa.　 MaterialePolyurethane Vantaggi del prodotto Secondo ISO 5597 Buona resistenza ai media Eccellente resistenza all'usura Ampia gamma di temperature di esercizio Ottima tenuta statica e dinamica ApplicazioneTerra-macchine in movimento,attrezzatura agricola,macchine per lo stampaggio ad iniezione,forchetta-ascensori,piattaforme di carico e bombole standard. Condizioni operative Media Oli minerali Pressione ≦40 Mpa Velocità ≦0.5 m/s Intervallo di temperatura -40°C , +100°C Dimensione del divario 140 Bar 210 Bar 350 Bar 0.27 mm 0.16 mm 0.06 mm Ruvidezza della superficie Superficie scorrevole Base scanalata Fianchi scanalati Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

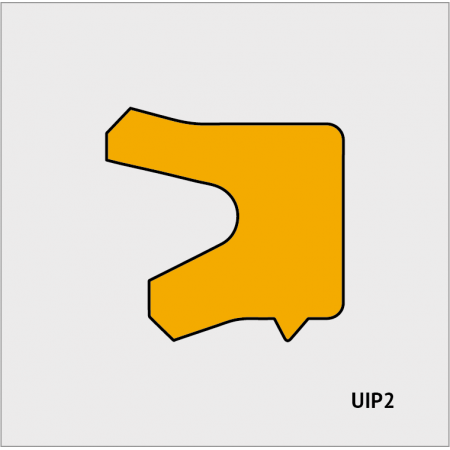

Descrizione del prodottoL'UIP2 Rod Seal è uno-strada,u-tenuta stelo sagomata con un design asimmetrico che non solo ha il labbro accorciato sul suo diametro interno simile all'UIP,ma viene fornito anche con un labbro di tenuta aggiuntivo sul suo diametro esterno.Il secondo labbro di tenuta fornisce una protezione aggiuntiva,evitare che polvere e altri contaminanti entrino nel labbro di tenuta anteriore.Questo aiuta a proteggere il meccanismo,e prolunga la durata del cilindro.L'UIP2 Rod Seal è utilizzato principalmente nelle costruzioni e nella terra-macchine in movimento. MaterialePolyurethane Vantaggi del prodotto Secondo ISO 5597 Buona resistenza ai media Eccellente resistenza all'usura Ampia gamma di temperature di esercizio Ottima tenuta statica e dinamica Il labbro di tenuta secondario fornisce una protezione aggiuntiva contro l'ingresso di particelle di sporco ApplicazioneTerra-macchine in movimento,macchine da cantiere,attrezzatura agricola,macchine per lo stampaggio ad iniezione,forchetta-ascensori,piattaforme di carico e bombole standard. Condizioni operative Media Oli minerali Pressione ≦40 Mpa Velocità ≦0.5 m/s Intervallo di temperatura -40°C , +100°C Dimensione del divario 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Ruvidezza della superficie Superficie scorrevole Base scanalata Fianchi scanalati Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

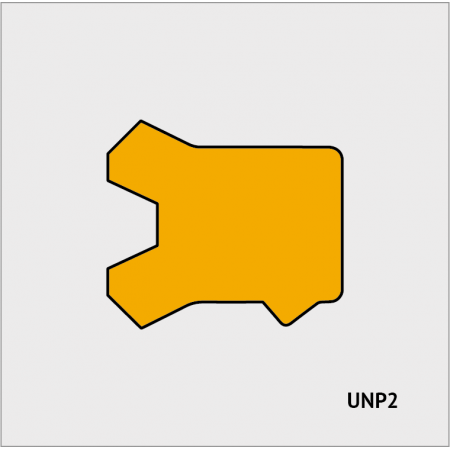

Descrizione del prodottoIl sigillo per stelo UNP2 è uno-strada,u-la tenuta dell'asta sagomata ha due labbri di tenuta simmetrici.Sono progettati per adattarsi alle piccole scanalature all'interno di cilindri idraulici di spazio limitato.Il secondo labbro di tenuta fornisce una protezione aggiuntiva,evitare che polvere e altri contaminanti entrino nel labbro di tenuta anteriore.Questo aiuta a proteggere il meccanismo,e prolunga la durata del cilindro.La tenuta per stelo UNP2 si comporta bene con impostazioni di pressione più basse.Questo tipo di sigillo è perfetto per la forcella-ascensori,macchine per lo stampaggio ad iniezione,attrezzatura agricola,e così via. MaterialePolyurethane Vantaggi del prodotto Secondo ISO 5597 Buona resistenza ai media Eccellente resistenza all'usura Ampia gamma di temperature di esercizio Ottima tenuta statica e dinamica Il labbro di tenuta secondario fornisce una protezione aggiuntiva contro l'ingresso di particelle di sporco Montare piccole scanalature altezze Buone prestazioni di tenuta anche a pressioni inferiori ApplicazioneMacchine da cantiere,attrezzatura agricola,macchine per lo stampaggio ad iniezione,forchetta-ascensori,piattaforme di carico e bombole standard. Condizioni operative Media Oli minerali Pressione ≦40 Mpa Velocità ≦0.5 m/s Intervallo di temperatura -40°C , +100°C Dimensione del divario 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Ruvidezza della superficie Superficie scorrevole Base scanalata Fianchi scanalati Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

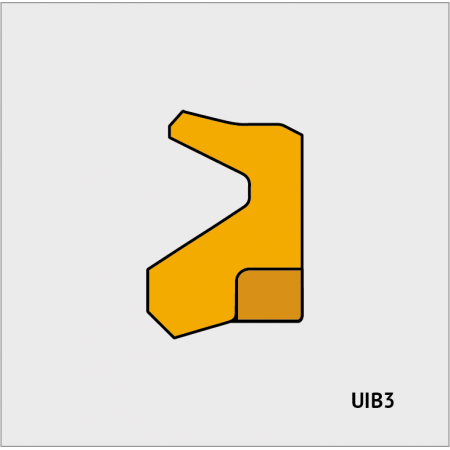

Descrizione del prodottoLa guarnizione per asta UIB3 è una guarnizione composta da due parti.C'è un anello primario e secondario.L'anello secondario fornisce ulteriore ammortizzazione e schienale-supporto verso l'alto a causa delle pressioni dei pistoni.L'anello primario è una guarnizione in PU e il dorso secondario-l'anello è in nylon.Il labbro del diametro interno(dell'anello primario)è progettato con piccoli spazi vuoti che riducono la contropressione,e prevenire l'accumulo di pressione all'interno della guarnizione.Questo design protegge il sigillo in modo che possa continuare a proteggere il cilindro.Il set di guarnizioni per stelo UIB3 viene sempre utilizzato in un sistema di tenuta in combinazione con U-guarnizione a stelo sagomato(e.g.UIP). MaterialePolyurethane Vantaggi del prodotto Secondo ISO 5597 Buona resistenza ai media Eccellente resistenza all'usura Ottima tenuta statica e dinamica Impedire l'accumulo di pressione tra la tenuta primaria e secondaria Protezione contro l'estrusione tramite anello di tenuta secondario ApplicazioneTerra-macchine in movimento,macchine da cantiere,attrezzatura agricola,macchine per lo stampaggio ad iniezione,forchetta-ascensori,piattaforme di carico e bombole standard. Condizioni operative Media Oli minerali Pressione ≦50 Mpa Velocità ≦1 m/s Intervallo di temperatura -40°C , +100°C Dimensione del divario 350 Bar 420 Bar 500 Bar 0.4 mm 0.2 mm 0.125 mm Ruvidezza della superficie Superficie scorrevole Base scanalata Fianchi scanalati Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

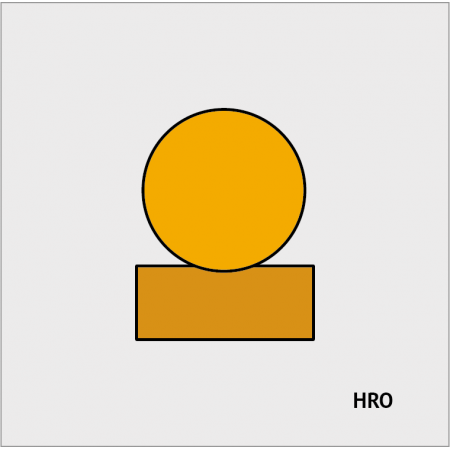

Descrizione del prodottoLa guarnizione per asta HRO è composta da due parti.È progettato come un due-guarnizione di passaggio per l'asta.È una guarnizione in PTFE e un O-ring combinati insieme.Il PTFE è molto basso-materiale di attrito,e combinandolo con l'O-ring può essere utilizzato per un'ampia gamma di operazioni.L'HRO Rod Seal funziona alla grande per lo sballo-scorrimento veloce dei cilindri idraulici. MaterialeO anello–NBR,FKMAnello di attrito–PTFE Vantaggi del prodotto Secondo ISO 5597 Buona resistenza ai media Bassa resistenza all'attrito Ampio intervallo di temperatura di esercizio a seconda dell'O-Materiale dell'anello Ottima tenuta statica e dinamica Alto-velocità di scorrimento ApplicazioneAttrezzature agricole,macchine per lo stampaggio ad iniezione,forchetta-ascensori e piattaforme di carico Condizioni operative Media Oli minerali Oli minerali Materiale NBR FKM Pressione ≦35 Mpa ≦35 Mpa Velocità ≦1.5 m/S ≦1.5 m/S Intervallo di temperatura -40̊C, +100̊C -25̊C, +200̊C Dimensione del divario 200 bar 250 bar 350 bar 0.6 mm 0.42 mm 0.25 mm Ruvidezza della superficie Superficie scorrevole Base scanalata Fianchi scanalati RA 0.2~0.4µm ≦1.6µm ≦3.2µm Rz 0.8~1.6µm ≦6.3µm ≦12.5µm
