Stangafdichtingen

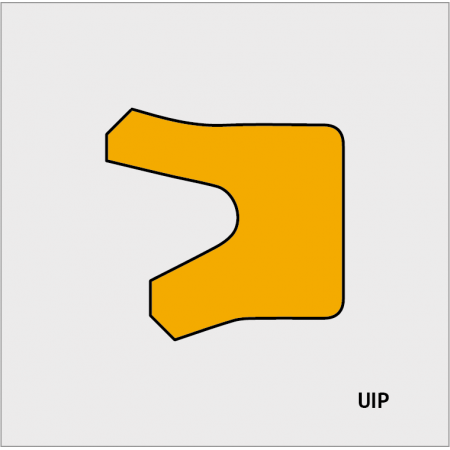

product beschrijvingDe UIP Rod Seal is een one-manier,u-gevormde stangafdichting met een asymmetrisch ontwerp dat vuil buiten houdt om de stang te beschermen.De binnendiameter van de afdichting heeft een verkorte lip die het kruis vergroot-doorsnede gebied.Deze afdichting is zowel een uitstekende dynamische als statische afdichting.Het is bestand tegen een druk tot 40Mpa.　 MateriaalPolyurethane Productvoordelen: Volgens ISO 5597 Goede mediabestendigheid Uitstekende slijtvastheid Breed bedrijfstemperatuurbereik: Zeer goede statische en dynamische dichtheid SollicitatieAarde-bewegende machines,landbouwmachines,spuitgietmachines,vork-liften,laadplatforms en standaard cilinders. Bedrijfsomstandigheden: Media Minerale oliën Druk ≦40 Mpa Snelheid ≦0.5 m/s Temperatuurbereik -40°C , +100°C Openingsdimensie 140 Bar 210 Bar 350 Bar 0.27 mm 0.16 mm 0.06 mm Oppervlakteruwheid Glijdend oppervlak Groefbasis Groefflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

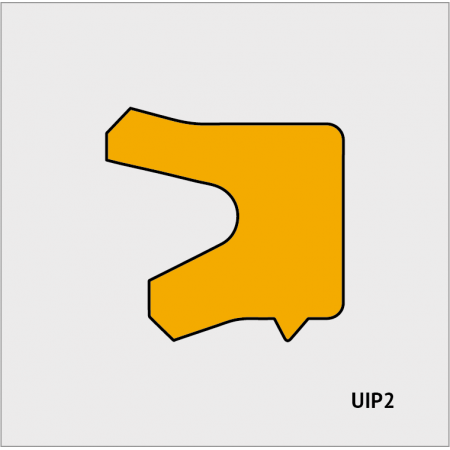

product beschrijvingDe UIP2 Rod Seal is een one-manier,u-gevormde staafafdichting met een asymmetrisch ontwerp dat niet alleen de verkorte lip op de binnendiameter heeft vergelijkbaar met de UIP,maar wordt ook geleverd met een extra afdichtlip op de buitendiameter.De tweede afdichtlip zorgt voor extra bescherming,voorkomen dat stof en andere verontreinigingen de voorste afdichtlip binnendringen.Dit helpt het mechanisme te beschermen,en verlengt de levensduur van de cilinder.De UIP2 Rod Seal wordt meestal gebruikt in de bouw en aarde-bewegende machines. MateriaalPolyurethane Productvoordelen: Volgens ISO 5597 Goede mediabestendigheid Uitstekende slijtvastheid Breed bedrijfstemperatuurbereik: Zeer goede statische en dynamische dichtheid Secundaire afdichtlip biedt extra bescherming tegen het binnendringen van vuildeeltjes SollicitatieAarde-bewegende machines,bouwmachines,landbouwmachines,spuitgietmachines,vork-liften,laadplatforms en standaard cilinders. Bedrijfsomstandigheden: Media Minerale oliën Druk ≦40 Mpa Snelheid ≦0.5 m/s Temperatuurbereik -40°C , +100°C Openingsdimensie 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Oppervlakteruwheid Glijdend oppervlak Groefbasis Groefflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

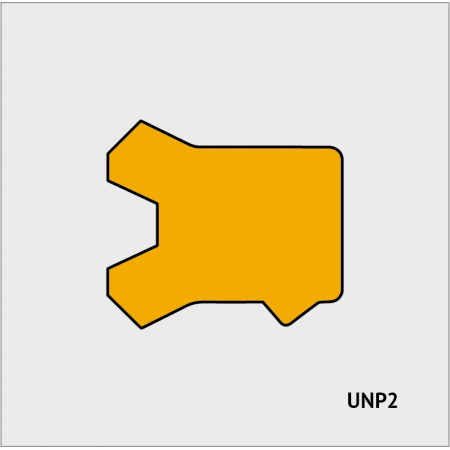

product beschrijvingDe UNP2 Rod Seal is een one-manier,u-gevormde staafafdichting heeft twee symmetrische afdichtingslippen.Ze zijn ontworpen om in de kleine groeven in hydraulische cilinders met beperkte ruimte te passen.De tweede afdichtlip zorgt voor extra bescherming,voorkomen dat stof en andere verontreinigingen de voorste afdichtlip binnendringen.Dit helpt het mechanisme te beschermen,en verlengt de levensduur van de cilinder.De UNP2 Rod Seal presteert goed bij lagere drukinstellingen.Dit soort afdichting is perfect voor vork-liften,spuitgietmachines,landbouwmachines,enzovoort. MateriaalPolyurethane Productvoordelen: Volgens ISO 5597 Goede mediabestendigheid Uitstekende slijtvastheid Breed bedrijfstemperatuurbereik: Zeer goede statische en dynamische dichtheid Secundaire afdichtlip biedt extra bescherming tegen het binnendringen van vuildeeltjes Pas kleine groevenhoogtes aan Goede afdichting, zelfs bij lagere drukken SollicitatieBouwmachines,landbouwmachines,spuitgietmachines,vork-liften,laadplatforms en standaard cilinders. Bedrijfsomstandigheden: Media Minerale oliën Druk ≦40 Mpa Snelheid ≦0.5 m/s Temperatuurbereik -40°C , +100°C Openingsdimensie 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Oppervlakteruwheid Glijdend oppervlak Groefbasis Groefflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

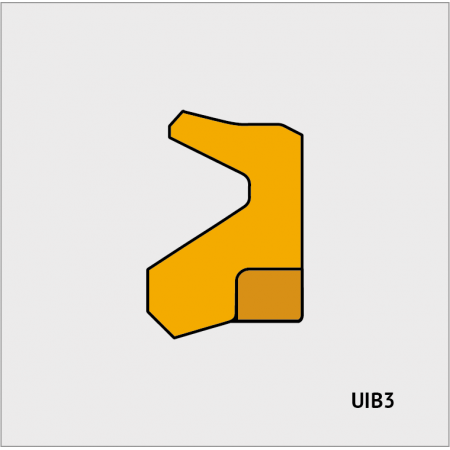

product beschrijvingDe UIB3 Rod Seal is een afdichting die uit twee delen bestaat:.Er is een primaire en secundaire ring.De secundaire ring zorgt voor extra demping en rug-opwaartse ondersteuning door de druk van de zuigers.De primaire ring is een PU-afdichting en de secundaire rug-ring is nylon.De binnendiameter lip(van de primaire ring)is ontworpen met kleine openingen die de tegendruk verminderen,en drukophoping in de afdichting te voorkomen.Dit ontwerp beschermt de afdichting zodat deze de cilinder kan blijven beschermen.De UIB3 Rod Seal set wordt altijd gebruikt in een sealsysteem in combinatie met U-gevormde staafafdichting:(e.g.UIP). MateriaalPolyurethane Productvoordelen: Volgens ISO 5597 Goede mediabestendigheid Uitstekende slijtvastheid Zeer goede statische en dynamische dichtheid Voorkom drukaccumulatie tussen primaire en secundaire afdichting Bescherming tegen extrusie door secundaire afdichtring SollicitatieAarde-bewegende machines,bouwmachines,landbouwmachines,spuitgietmachines,vork-liften,laadplatforms en standaard cilinders. Bedrijfsomstandigheden: Media Minerale oliën Druk ≦50 Mpa Snelheid ≦1 m/s Temperatuurbereik -40°C , +100°C Openingsdimensie 350 Bar 420 Bar 500 Bar 0.4 mm 0.2 mm 0.125 mm Oppervlakteruwheid Glijdend oppervlak Groefbasis Groefflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

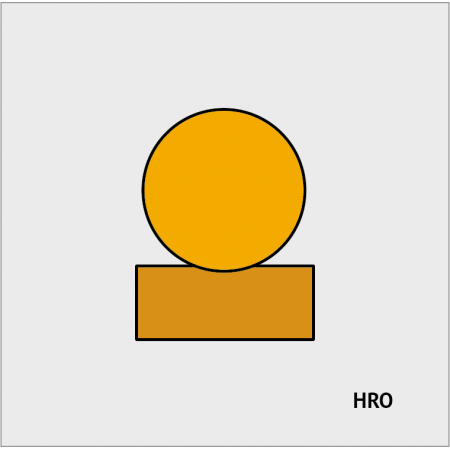

product beschrijvingDe HRO Rod Seal bestaat uit twee delen:.Het is ontworpen als een twee-manier afdichting voor de staaf:.Het is een PTFE-afdichting en een O-ring samen gecombineerd.PTFE is een zeer lage-wrijvingsmateriaal,en in combinatie met de O-ring kan worden gebruikt voor een breed scala aan bewerkingen.De HRO Rod Seal werkt geweldig voor de high-snelheidsverschuiving van hydraulische cilinders. MateriaalO-ring–NBR,FKMWrijving Ring–PTFE Productvoordelen: Volgens ISO 5597 Goede mediabestendigheid Lage wrijvingsweerstand Breed bedrijfstemperatuurbereik afhankelijk van de O-Ringmateriaal Zeer goede statische en dynamische dichtheid Hoog-snelheid glijden SollicitatieLandbouwmachines,spuitgietmachines,vork-liften en laadplatforms Bedrijfsomstandigheden: Media Minerale oliën Minerale oliën Materiaal NBR FKM Druk ≦35 Mpa ≦35 Mpa Snelheid ≦1.5 m/s ≦1.5 m/s Temperatuurbereik -40̊C, +100̊C -25̊C, +200̊C Openingsdimensie 200 bar 250 Bar 350 bar 0.6 mm 0.42 mm 0.25 mm Oppervlakteruwheid Glijdend oppervlak Groefbasis Groefflanken Ra 0.2~0.4µm ≦1.6µm ≦3.2µm Rz 0.8~1.6µm ≦6.3µm ≦12.5µm
