Il existe deux principaux types de Joints De Tige:Joints composites et joints en U. Ces deux joints sont disponibles dans la gamme NAK. Joints De Tige empêcher le fluide de fuir hors du cylindre de manière à maintenir la pression de fluide nécessaire pour faciliter le mouvement du piston. La tige a un joint tampon qui supporte le Joints De Tige et empêche les fuites sous une pression de pointe pulsée lors d'une forte charge du vérin hydraulique.
NAK dispose d'une large gamme d'hydrauliques standard
Joints De Tige
. NAK peut également concevoir et développer des joints personnalisés en fonction des exigences particulières des clients. En offrant une haute qualité Joints De Tige, services et livraison à temps, NAK offre à ses clients nationaux et étrangers des expériences d'achat cohérentes. Si vous êtes intéressé par l'un de nos produits d'étanchéité ou si vous souhaitez en savoir plus sur nos services de conception, n'hésitez pas à Contactez NousJoints De Tige
NAK Sealing Technologies Corporation
Pour trouver et acheter les meilleurs Joints De Tige, vous devez connaître la meilleure qualité de Joints De Tige fabricant, fournisseur, grossiste, distributeur, OEM et ODM de une usine
UIP
none
999999999
http://schema.org/InStock
USD
2020-12-31
https://www.oilsealssupplier.com/uip-rod-seals.html
NAK Sealing Technologies Corporation
90out of
100based on
100user ratings

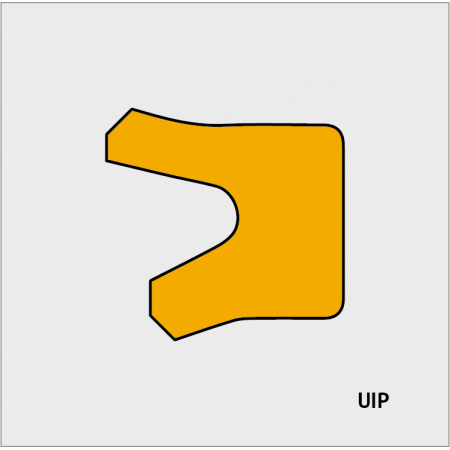

Description du produitLe joint de tige UIP est un-chemin,tu-joint de tige en forme avec une conception asymétrique qui empêche la saleté d'entrer pour protéger la tige.Le diamètre intérieur du joint a une lèvre raccourcie qui augmente la croix-zone de coupe.Ce joint est à la fois un excellent joint dynamique et statique.Il peut résister à des pressions allant jusqu'à 40Mpa.
MatérielPolyurethane
Avantages du produit
Selon ISO 5597
Bonne résistance aux médias
Excellente résistance à l'usure
Large plage de températures de fonctionnement
Très bonne étanchéité statique et dynamique
ApplicationTerre-machinerie mobile,matériel agricole,machines de moulage par injection,fourchette-ascenseurs,plates-formes de chargement et vérins standards.
Des conditions de fonctionnement
Médias
Huiles minérales
Pression
≦40 Mpa
La vitesse
≦0.5 m/s
Écart de température
-40°C , +100°C
Cote d'écart
140 Bar
210 Bar
350 Bar
0.27 mm
0.16 mm
0.06 mm
Rugosité de surface
Surface de glissement
Base de rainure
Flancs de rainure
Ra
0.2~0.4 µm
≦0.8 µm
≦3.2 µm
Rz
0.8~1.6 µm
≦3.2 µm
≦12.5 µm
NAK Sealing Technologies Corporation
Pour trouver et acheter les meilleurs Joints De Tige, vous devez connaître la meilleure qualité de Joints De Tige fabricant, fournisseur, grossiste, distributeur, OEM et ODM de une usine
UIP2
none
999999999
http://schema.org/InStock
USD
2020-12-31
https://www.oilsealssupplier.com/uip2-rod-seals.html
NAK Sealing Technologies Corporation
90out of
100based on
100user ratings

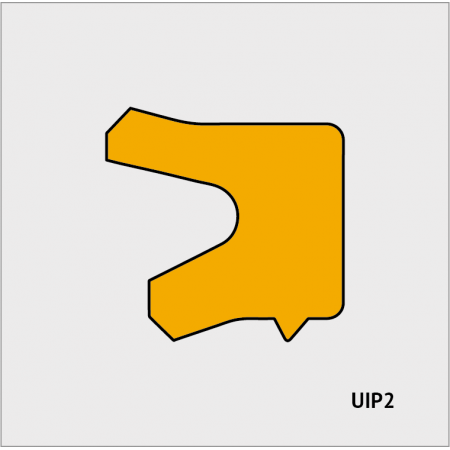

Description du produitLe joint de tige UIP2 est un-chemin,tu-joint de tige en forme avec une conception asymétrique qui a non seulement la lèvre raccourcie sur son diamètre intérieur similaire à l'UIP,mais est également livré avec une lèvre d'étanchéité supplémentaire sur son diamètre extérieur.La deuxième lèvre d'étanchéité offre une protection supplémentaire,empêcher la poussière et d'autres contaminants de pénétrer dans la lèvre d'étanchéité avant.Cela permet de protéger le mécanisme,et prolonge la durée de vie du cylindre.Le joint de tige UIP2 est principalement utilisé dans la construction et la terre-machinerie mobile.
MatérielPolyurethane
Avantages du produit
Selon ISO 5597
Bonne résistance aux médias
Excellente résistance à l'usure
Large plage de températures de fonctionnement
Très bonne étanchéité statique et dynamique
La lèvre d'étanchéité secondaire offre une protection supplémentaire contre la pénétration de particules de saleté
ApplicationTerre-machinerie mobile,machines de construction,matériel agricole,machines de moulage par injection,fourchette-ascenseurs,plates-formes de chargement et vérins standards.
Des conditions de fonctionnement
Médias
Huiles minérales
Pression
≦40 Mpa
La vitesse
≦0.5 m/s
Écart de température
-40°C , +100°C
Cote d'écart
140 Bar
210 Bar
350 Bar
0.25 mm
0.15 mm
0.08 mm
Rugosité de surface
Surface de glissement
Base de rainure
Flancs de rainure
Ra
0.2~0.4 µm
≦0.8 µm
≦3.2 µm
Rz
0.8~1.6 µm
≦3.2 µm
≦12.5 µm
NAK Sealing Technologies Corporation
Pour trouver et acheter les meilleurs Joints De Tige, vous devez connaître la meilleure qualité de Joints De Tige fabricant, fournisseur, grossiste, distributeur, OEM et ODM de une usine
UNP2
none
999999999
http://schema.org/InStock
USD
2020-12-31
https://www.oilsealssupplier.com/unp2-rod-seals.html
NAK Sealing Technologies Corporation
90out of
100based on
100user ratings

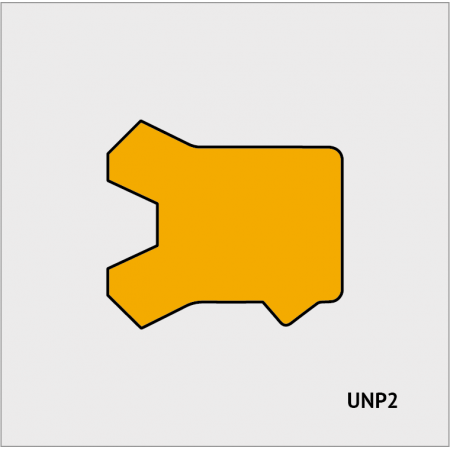

Description du produitLe joint de tige UNP2 est un-chemin,tu-le joint de tige profilé a deux lèvres d'étanchéité symétriques.Ils sont conçus pour s'adapter aux petites rainures des vérins hydrauliques à espace limité.La deuxième lèvre d'étanchéité offre une protection supplémentaire,empêcher la poussière et d'autres contaminants de pénétrer dans la lèvre d'étanchéité avant.Cela permet de protéger le mécanisme,et prolonge la durée de vie du cylindre.Le joint de tige UNP2 fonctionne bien dans des réglages de basse pression.Ce type de joint est parfait pour la fourche-ascenseurs,machines de moulage par injection,matériel agricole,etc.
MatérielPolyurethane
Avantages du produit
Selon ISO 5597
Bonne résistance aux médias
Excellente résistance à l'usure
Large plage de température de fonctionnement
Très bonne étanchéité statique et dynamique
La lèvre d'étanchéité secondaire offre une protection supplémentaire contre la pénétration de particules de saleté
Convient aux petites hauteurs de rainures
Bonnes performances d'étanchéité même à des pressions plus basses
ApplicationMachines de construction,matériel agricole,machines de moulage par injection,fourchette-ascenseurs,plates-formes de chargement et vérins standards.
Des conditions de fonctionnement
Médias
Huiles minérales
Pression
≦40 Mpa
La vitesse
≦0.5 m/s
Écart de température
-40°C , +100°C
Cote d'écart
140 Bar
210 Bar
350 Bar
0.25 mm
0.15 mm
0.08 mm
Rugosité de surface
Surface de glissement
Base de rainure
Flancs de rainure
Ra
0.2~0.4 µm
≦0.8 µm
≦3.2 µm
Rz
0.8~1.6 µm
≦3.2 µm
≦12.5 µm
NAK Sealing Technologies Corporation
Pour trouver et acheter les meilleurs Joints De Tige, vous devez connaître la meilleure qualité de Joints De Tige fabricant, fournisseur, grossiste, distributeur, OEM et ODM de une usine
UIB3
none
999999999
http://schema.org/InStock
USD
2020-12-31
https://www.oilsealssupplier.com/uib3-rod-seals.html
NAK Sealing Technologies Corporation
90out of
100based on
100user ratings

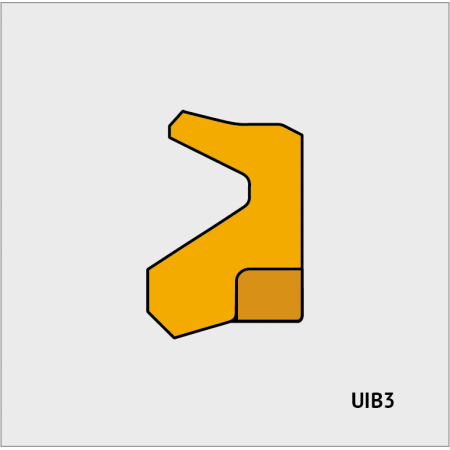

Description du produitLe joint de tige UIB3 est un joint en deux parties.Il y a un anneau primaire et secondaire.L'anneau secondaire offre un rembourrage et un dos supplémentaires-soutien dû aux pressions des pistons.L'anneau primaire est un joint en PU et le dos secondaire-l'anneau supérieur est en nylon.La lèvre de diamètre intérieur(de l'anneau primaire)est conçu avec de petits espaces qui réduisent la contre-pression,et empêcher l'accumulation de pression à l'intérieur du joint.Cette conception protège le joint afin qu'il puisse continuer à protéger le cylindre.Le jeu de joints de tige UIB3 est toujours utilisé dans un système d'étanchéité en combinaison avec U-joint de tige en forme(e.g.UIP).
MatérielPolyurethane
Avantages du produit
Selon ISO 5597
Bonne résistance aux médias
Excellente résistance à l'usure
Très bonne étanchéité statique et dynamique
Empêche l'accumulation de pression entre le joint primaire et le joint secondaire
Protection contre l'extrusion grâce à la bague d'étanchéité secondaire
ApplicationTerre-machinerie mobile,machines de construction,matériel agricole,machines de moulage par injection,fourchette-ascenseurs,plates-formes de chargement et vérins standards.
Des conditions de fonctionnement
Médias
Huiles minérales
Pression
≦50 Mpa
La vitesse
≦1 m/s
Écart de température
-40°C , +100°C
Cote d'écart
350 Bar
420 Bar
500 Bar
0.4 mm
0.2 mm
0.125 mm
Rugosité de surface
Surface de glissement
Base de rainure
Flancs de rainure
Ra
0.2~0.4 µm
≦0.8 µm
≦3.2 µm
Rz
0.8~1.6 µm
≦3.2 µm
≦12.5 µm
NAK Sealing Technologies Corporation
Pour trouver et acheter les meilleurs Joints De Tige, vous devez connaître la meilleure qualité de Joints De Tige fabricant, fournisseur, grossiste, distributeur, OEM et ODM de une usine
HRO
none
999999999
http://schema.org/InStock
USD
2020-12-31
https://www.oilsealssupplier.com/hro-rod-seals.html
NAK Sealing Technologies Corporation
90out of
100based on
100user ratings

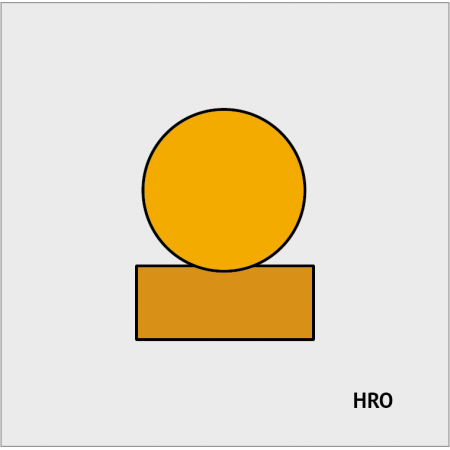

Description du produitLe joint de tige HRO comporte deux parties.Il est conçu comme un deux-joint d'étanchéité pour la tige.C'est un joint PTFE et un joint torique combinés ensemble.Le PTFE est un très faible-matériau de friction,et en le combinant avec le joint torique peut être utilisé pour un large éventail d'opérations.Le joint de tige HRO fonctionne très bien pour le haut-vitesse de glissement des vérins hydrauliques.
MatérielJoint torique–NBR,FKMAnneau de friction–PTFE
Avantages du produit
Selon ISO 5597
Bonne résistance aux médias
Faible résistance au frottement
Large plage de température de fonctionnement en fonction de l'O-Matériau de l'anneau
Très bonne étanchéité statique et dynamique
Haute-glissement de vitesse
ApplicationMatériel agricole,machines de moulage par injection,fourchette-ascenseurs et plates-formes de chargement
Des conditions de fonctionnement
Médias
Huiles minérales
Huiles minérales
Matériel
NBR
FKM
Pression
≦35 MPa
≦35 MPa
La rapidité
≦1.5 mètres/s
≦1.5 mètres/s
Écart de température
-40̊C, +100̊C
-25̊C, +200̊C
Cote d'écart
200 bars
250 bars
350 bars
0.6 millimètres
0.42 millimètres
0.25 millimètres
Rugosité de surface
Surface de glissement
Base de rainure
Flancs de rainure
Ra
0.2~0.4µm
≦1.6µm
≦3.2µm
Rz
0.8~1.6µm
≦6.3µm
≦12.5µm
