Stangendichtungen

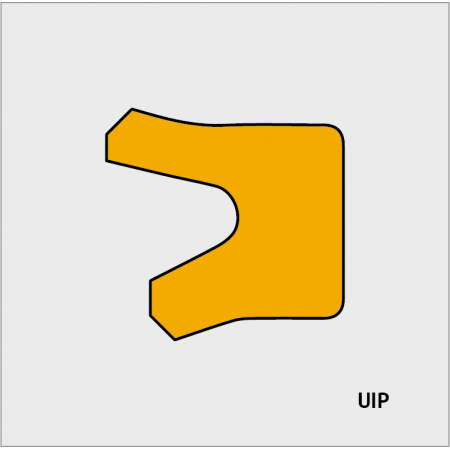

ProduktbeschreibungDie UIP-Stangendichtung ist eine Eins-Weg,U-geformte Stangendichtung mit asymmetrischem Design, die Schmutz abhält, um die Stange zu schützen.Der Innendurchmesser der Dichtung hat eine verkürzte Lippe, die den Querschnitt vergrößert-Querschnittsfläche.Diese Dichtung ist sowohl eine hervorragende dynamische als auch statische Dichtung.Es kann Drücken von bis zu 40 MPa standhalten.　 MaterialPolyurethane Produktvorteile Gemäß ISO 5597 Gute Medienbeständigkeit Hervorragende Verschleißfestigkeit Breiter Betriebstemperaturbereich Sehr gute statische und dynamische Dichtheit AnwendungErde-bewegende Maschinen,Landwirtschaftliche Geräte,Spritzgussmaschinen,Gabel-Aufzüge,Ladeflächen und Normzylinder. Betriebsbedingungen Medien Mineralöle Druck ≦40 Mpa Geschwindigkeit ≦0.5 m/s Temperaturbereich -40°C , +100°C Lückenmaß 140 Bar 210 Bar 350 Bar 0.27 mm 0.16 mm 0.06 mm Oberflächenrauheit Gleitfläche Groove-Basis Nutflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

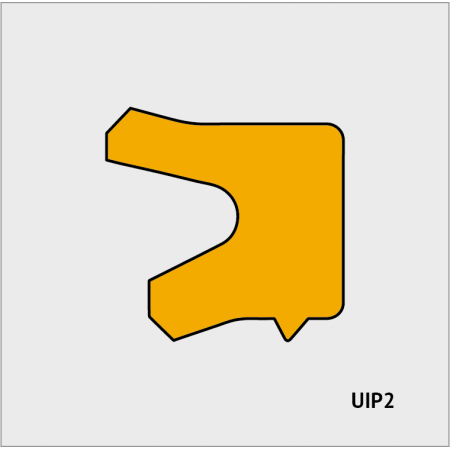

ProduktbeschreibungDie Stangendichtung UIP2 ist eine Eins-Weg,U-Formstangendichtung mit asymmetrischem Design, die nicht nur die verkürzte Lippe am Innendurchmesser ähnlich der UIP hat,sondern auch mit einer zusätzlichen Dichtlippe am Außendurchmesser.Die zweite Dichtlippe bietet zusätzlichen Schutz,verhindert das Eindringen von Staub und anderen Verunreinigungen in die vordere Dichtlippe.Dies hilft, den Mechanismus zu schützen,und verlängert die Lebensdauer des Zylinders.Die Stangendichtung UIP2 wird hauptsächlich im Bauwesen und im Erdreich eingesetzt-bewegende Maschinen. MaterialPolyurethane Produktvorteile Gemäß ISO 5597 Gute Medienbeständigkeit Hervorragende Verschleißfestigkeit Breiter Betriebstemperaturbereich Sehr gute statische und dynamische Dichtheit Sekundäre Dichtlippe schützt zusätzlich vor dem Eindringen von Schmutzpartikeln AnwendungErde-bewegende Maschinen,Baumaschine,Landwirtschaftliche Geräte,Spritzgussmaschinen,Gabel-Aufzüge,Ladeflächen und Normzylinder. Betriebsbedingungen Medien Mineralöle Druck ≦40 Mpa Geschwindigkeit ≦0.5 m/s Temperaturbereich -40°C , +100°C Lückenmaß 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Oberflächenrauheit Gleitfläche Groove-Basis Nutflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

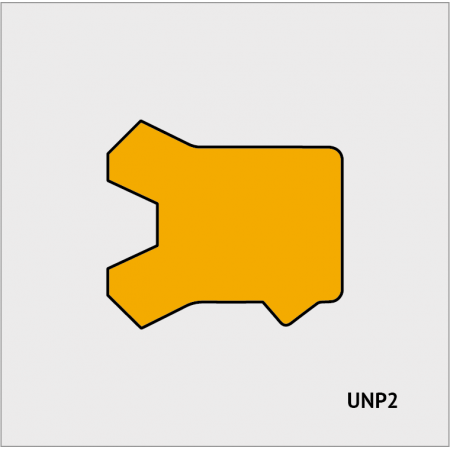

ProduktbeschreibungDie Stangendichtung UNP2 ist eine Eins-Weg,U-Formstangendichtung hat zwei symmetrische Dichtlippen.Sie sind so konzipiert, dass sie in die kleinen Nuten in Hydraulikzylindern mit begrenztem Platz passen.Die zweite Dichtlippe bietet zusätzlichen Schutz,verhindert das Eindringen von Staub und anderen Verunreinigungen in die vordere Dichtlippe.Dies hilft, den Mechanismus zu schützen,und verlängert die Lebensdauer des Zylinders.Die UNP2-Stangendichtung funktioniert gut bei niedrigeren Druckeinstellungen.Diese Art von Dichtung ist perfekt für die Gabel-Aufzüge,Spritzgussmaschinen,Landwirtschaftliche Geräte,und so weiter. MaterialPolyurethane Produktvorteile Gemäß ISO 5597 Gute Medienbeständigkeit Hervorragende Verschleißfestigkeit Breiter Betriebstemperaturbereich Sehr gute statische und dynamische Dichtheit Sekundäre Dichtlippe schützt zusätzlich vor dem Eindringen von Schmutzpartikeln Passen Sie kleine Rillenhöhen an Gute Dichtleistung auch bei niedrigeren Drücken AnwendungBaumaschine,Landwirtschaftliche Geräte,Spritzgussmaschinen,Gabel-Aufzüge,Ladeflächen und Normzylinder. Betriebsbedingungen Medien Mineralöle Druck ≦40 Mpa Geschwindigkeit ≦0.5 m/s Temperaturbereich -40°C , +100°C Lückenmaß 140 Bar 210 Bar 350 Bar 0.25 mm 0.15 mm 0.08 mm Oberflächenrauheit Gleitfläche Groove-Basis Nutflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

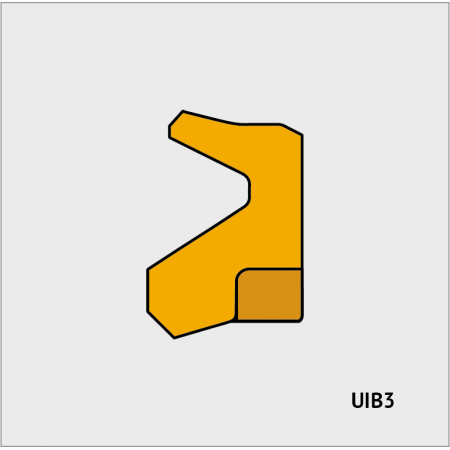

ProduktbeschreibungDie Stangendichtung UIB3 ist eine Dichtung, die aus zwei Teilen besteht.Es gibt einen primären und einen sekundären Ring.Der sekundäre Ring bietet zusätzliche Dämpfung und Rücken-Unterstützung durch den Druck der Kolben nach oben.Der Primärring ist eine PU-Dichtung und der Sekundärring zurück-Der obere Ring ist aus Nylon.Die Lippe mit Innendurchmesser(des Primärrings)ist mit kleinen Lücken konstruiert, die den Gegendruck reduzieren,und verhindern einen Druckstau innerhalb der Dichtung.Diese Konstruktion schützt die Dichtung, damit sie weiterhin den Zylinder schützen kann.Das Stangendichtungsset UIB3 wird in einem Dichtungssystem immer in Kombination mit U-geformte Stangendichtung(e.g.UIP). MaterialPolyurethane Produktvorteile Gemäß ISO 5597 Gute Medienbeständigkeit Hervorragende Verschleißfestigkeit Sehr gute statische und dynamische Dichtheit Druckstau zwischen Primär- und Sekundärdichtung vermeiden Schutz gegen Extrusion durch Sekundärdichtring AnwendungErde-bewegende Maschinen,Baumaschine,Landwirtschaftliche Geräte,Spritzgussmaschinen,Gabel-Aufzüge,Ladeflächen und Normzylinder. Betriebsbedingungen Medien Mineralöle Druck ≦50 Mpa Geschwindigkeit ≦1 m/s Temperaturbereich -40°C , +100°C Lückenmaß 350 Bar 420 Bar 500 Bar 0.4 mm 0.2 mm 0.125 mm Oberflächenrauheit Gleitfläche Groove-Basis Nutflanken Ra 0.2~0.4 µm ≦0.8 µm ≦3.2 µm Rz 0.8~1.6 µm ≦3.2 µm ≦12.5 µm

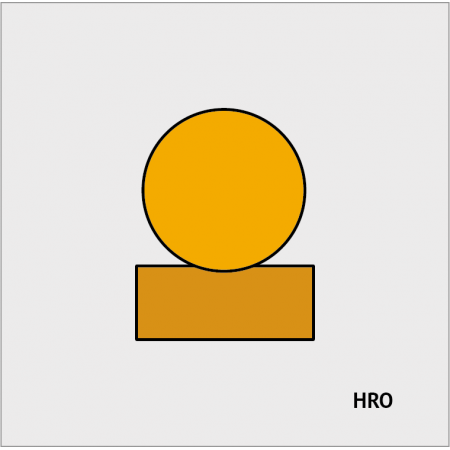

ProduktbeschreibungDie HRO-Stangendichtung besteht aus zwei Teilen.Es ist als Zweier konzipiert-Wegdichtung für die Stange.Es ist eine Kombination aus einer PTFE-Dichtung und einem O-Ring.PTFE ist sehr niedrig-Reibungsmaterial,und die Kombination mit dem O-Ring kann für eine Vielzahl von Operationen verwendet werden.Das HRO Rod Seal funktioniert hervorragend für das High-Geschwindigkeitsgleiten von Hydraulikzylindern. MaterialO-Ring–NBR,FKMReibungsring–PTFE Produktvorteile Gemäß ISO 5597 Gute Medienbeständigkeit Geringer Reibungswiderstand Breiter Betriebstemperaturbereich je nach O-Ringmaterial Sehr gute statische und dynamische Dichtheit Hoch-Geschwindigkeit gleiten AnwendungLandwirtschaftliche Geräte,Spritzgussmaschinen,Gabel-Aufzüge und Ladeplattformen Betriebsbedingungen Medien Mineralöle Mineralöle Material NBR FKM Druck ≦35 MPa ≦35 MPa Geschwindigkeit ≦1.5 m/s ≦1.5 m/s Temperaturbereich -40̊C, +100̊C -25̊C, +200̊C Lückenmaß 200Bar 250bar 350bar 0.6mm 0.42mm 0.25mm Oberflächenrauheit Gleitfläche Groove-Basis Nutflanken Ra 0.2~0.4&Mikro;m ≦1.6&Mikro;m ≦3.2&Mikro;m Rz 0.8~1.6&Mikro;m ≦6.3&Mikro;m ≦12.5&Mikro;m
