Stångtätningar

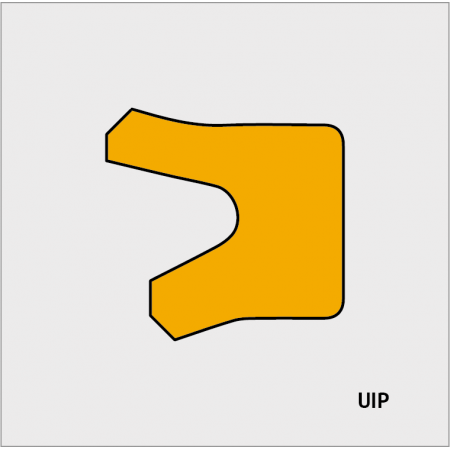

ProduktbeskrivningUIP Rod Seal är en en-sätt,U-formad stångtätning med en asymmetrisk design som håller smuts ute för att skydda staven.Tätningens innerdiameter har en förkortad läpp som ökar korset-sektionsområde.Denna tätning är både en utmärkt dynamisk och statisk tätning.Den tål tryck på upp till 40Mpa.　 MaterialPolyuretan Produktfördelar Enligt ISO 5597 Bra mediemotstånd Utmärkt slitstyrka Brett driftstemperaturområde Mycket bra statisk och dynamisk täthet AnsökanJorden-rörliga maskiner,jordbruksutrustning,formsprutningsmaskiner,gaffel-hissar,lastplattformar och standardcylindrar. Driftsförhållanden Media Mineraloljor Tryck ≦40 Mpa Hastighet ≦0.5 m/s Temperaturvariation -40̊C, +100̊C Gap Dimension 140 bar 210 Bar 350 bar 0.27 mm 0.16 mm 0.06 mm Ytsträvhet Glidyta Groove Base Groove flanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

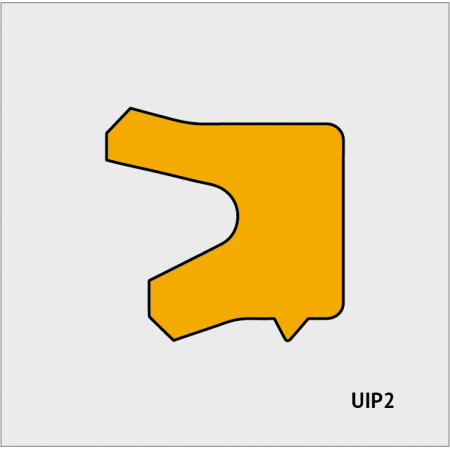

ProduktbeskrivningUIP2 Rod Seal är en en-sätt,U-formad stångtätning med en asymmetrisk design som inte bara har den förkortade läppen på sin inre diameter som liknar UIP,men kommer också med en extra tätningsläpp på dess ytterdiameter.Den andra tätningsläppen ger extra skydd,förhindra att damm och andra föroreningar kommer in i den främre tätningsläppen.Detta hjälper till att skydda mekanismen,och förlänger cylinderns livslängd.UIP2 Rod Seal används mest i konstruktion och jord-rörliga maskiner. MaterialPolyuretan Produktfördelar Enligt ISO 5597 Bra mediemotstånd Utmärkt slitstyrka Brett driftstemperaturområde Mycket bra statisk och dynamisk täthet Sekundär tätningsläpp ger ytterligare skydd mot inträngning av smutspartiklar AnsökanJorden-rörliga maskiner,entreprenadmaskiner,jordbruksutrustning,formsprutningsmaskiner,gaffel-hissar,lastplattformar och standardcylindrar. Driftsförhållanden Media Mineraloljor Tryck ≦40 Mpa Hastighet ≦0.5 m/s Temperaturvariation -40̊C, +100̊C Gap Dimension 140 bar 210 bar 350 bar 0.25 mm 0.15 mm 0.08 mm Ytsträvhet Glidyta Groove Base Groove flanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

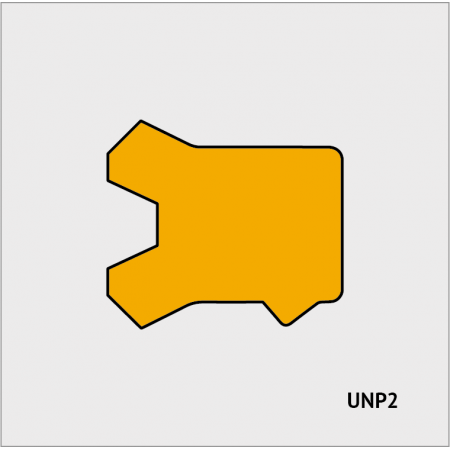

ProduktbeskrivningUNP2 Rod Seal är en en-sätt,U-formad stångtätning har två symmetriska tätningsläppar.De är designade för att passa de små spåren i hydraulcylindrar med begränsat utrymme.Den andra tätningsläppen ger extra skydd,förhindra att damm och andra föroreningar kommer in i den främre tätningsläppen.Detta hjälper till att skydda mekanismen,och förlänger cylinderns livslängd.UNP2-stångtätningen fungerar bra i inställningar med lägre tryck.Denna typ av tätning är perfekt för gaffel-hissar,formsprutningsmaskiner,jordbruksutrustning,och så vidare. MaterialPolyuretan Produktfördelar Enligt ISO 5597 Bra mediemotstånd Utmärkt slitstyrka Brett driftstemperaturområde Mycket bra statisk och dynamisk täthet Sekundär tätningsläpp ger ytterligare skydd mot inträngning av smutspartiklar Passar små spårhöjder Bra tätningsprestanda även vid lägre tryck AnsökanByggmaskiner,jordbruksutrustning,formsprutningsmaskiner,gaffel-hissar,lastplattformar och standardcylindrar. Driftsförhållanden Media Mineraloljor Tryck ≦40 Mpa Hastighet ≦0.5 m/s Temperaturvariation -40̊C, +100̊C Gap Dimension 140 bar 210 bar 350 bar 0.25 mm 0.15 mm 0.08 mm Ytsträvhet Glidyta Groove Base Groove flanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

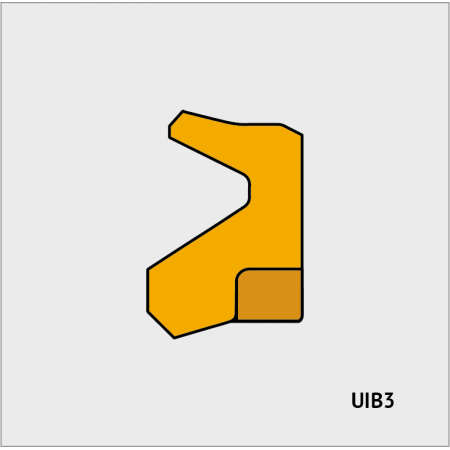

ProduktbeskrivningUIB3 Rod Seal är en tätning som har två delar.Det finns en primär och sekundär ring.Den sekundära ringen ger extra dämpning och rygg-upp stöd på grund av trycken från kolvarna.Den primära ringen är en PU-tätning och den sekundära baksidan-ringen är nylon.Läppens innerdiameter(av primärringen)är designad med små luckor som minskar mottrycket,och förhindra tryckackumulering inuti tätningen.Denna design skyddar tätningen så att den kan fortsätta att skydda cylindern.UIB3 Rod Seal set används alltid i ett tätningssystem i kombination med U-formad stångtätning(e.g.UIP). MaterialPolyuretan Produktfördelar Enligt ISO 5597 Bra mediemotstånd Utmärkt slitstyrka Mycket bra statisk och dynamisk täthet Förhindra tryckackumulering mellan primär och sekundär tätning Skydd mot extrudering genom sekundär tätningsring AnsökanJorden-rörliga maskiner,entreprenadmaskiner,jordbruksutrustning,formsprutningsmaskiner,gaffel-hissar,lastplattformar och standardcylindrar. Driftsförhållanden Media Mineraloljor Tryck ≦50 Mpa Hastighet ≦1 m/s Temperaturvariation -40̊C, +100̊C Gap Dimension 350 bar 420 bar 500 bar 0.4 mm 0.2 mm 0.125 mm Ytsträvhet Glidyta Groove Base Groove flanker Ra 0.2~0.4&mikro;m ≦0.8&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦3.2&mikro;m ≦12.5&mikro;m

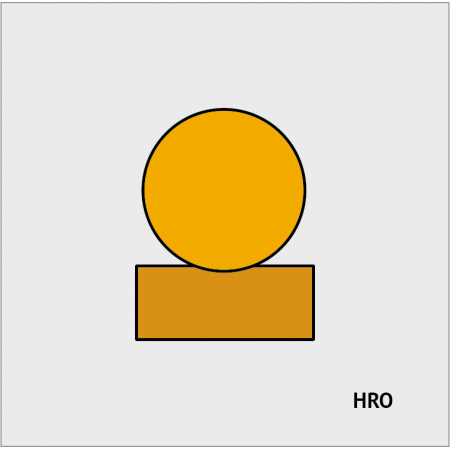

ProduktbeskrivningHRO Rod Seal har två delar.Den är designad som en tvåa-vägtätning för stången.Det är en PTFE-tätning och en O-ring kombinerade.PTFE är mycket låg-friktionsmaterial,och att kombinera den med O-ringen kan användas för ett brett spektrum av operationer.HRO Rod Seal fungerar utmärkt för höga-hastighetsglidning av hydraulcylindrar. MaterialO Ring–NBR,FKMFriktionsring–PTFE Produktfördelar Enligt ISO 5597 Bra mediemotstånd Lågt friktionsmotstånd Brett driftstemperaturområde beroende på O-Ringmaterial Mycket bra statisk och dynamisk täthet Hög-hastighet glidande AnsökanJordbruksutrustning,formsprutningsmaskiner,gaffel-hissar och lastplattformar Driftsförhållanden Media Mineraloljor Mineraloljor Material NBR FKM Tryck ≦35 Mpa ≦35 Mpa Fart ≦1.5 m/s ≦1.5 m/s Temperaturvariation -40̊C, +100̊C -25̊C, +200̊C Gap Dimension 200 bar 250 bar 350 bar 0.6 mm 0.42 mm 0.25 mm Ytsträvhet Glidyta Groove Base Groove flanker Ra 0.2~0.4&mikro;m ≦1.6&mikro;m ≦3.2&mikro;m Rz 0.8~1.6&mikro;m ≦6.3&mikro;m ≦12.5&mikro;m
